1 產品概述

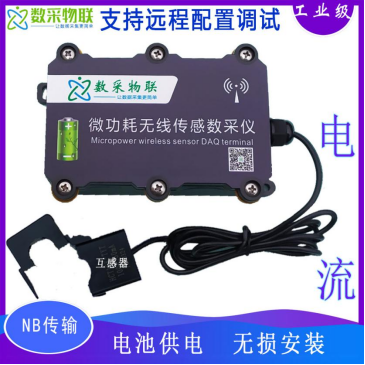

SC-LP-CT01無線電流采集傳感器終端配備低功耗高靈敏度的開口式互感器，通過電磁感應原理將一次側大電流轉換側二次側小電流，進而用于電流監測,能夠很敏感的探測線路電流的大小，同時向指定平臺服務器以無線方式定時上報數據。

終端采用GPRS/NB-IOT/LoRa通信方式，克服現場特殊環境導致的無線通信遮擋，大大簡化現場部署時間和降低施工費用。設備工作狀態分為休眠、采集存儲、激活上報三種狀態。本終端搭配開合式互感器外形種類豐富，測量電流范圍寬，采用優質磁芯材料，開合式結構，易于安裝，用于交流電機，照明設備，空氣壓縮機，采暖通風與空調裝置，建筑物的自控制系統，工業中城網，農網改造項目等場景的電流監測采集。

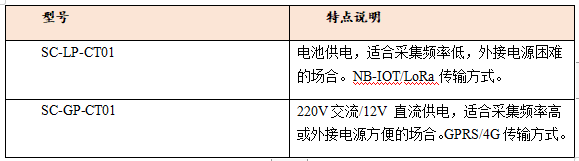

2 訂貨規格與選型

3 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

4 產品特性

4.1 采集特性

采集類型：交流(可定制直流)

量程：0~50A/100A（可定制其他量程）

通道數量：1路電流采集

采集頻率：1分鐘~24小時，支持遠程配置

精度等級：±2%

分辨率：0.1A

最大輸入：100%(連續)/150%(1分鐘)

4.2 電氣特性

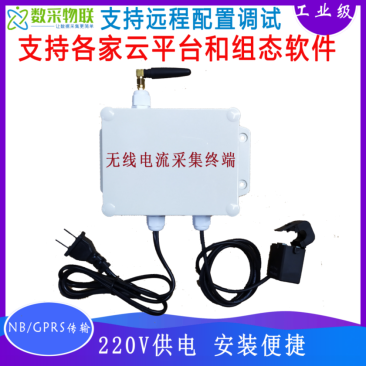

供電方式：電池供電/12V 直流/220V 交流

電池容量：3.6V*19Ah

待機功耗：小于5uA@3.6V

工作功耗：2~3mA@3.6V

發射功耗：50~100mA@3.6VV

絕緣阻抗：>100MΩ(初/次級間)

4.3 通信特性

天線類型：外置天線(可選內置天線)

傳輸方式：GPRS/NB-IOT/LoRa

通信協議：http post 主動推送

數據轉發：任意公網服務器

數據上報方式：1、采集電流波動≥設定值時上報；2、按設定間隔上報當前測量值

4.4 結構特性

材質：PC塑料（外殼）

主體防護等級：IP65

主體尺寸：120mm×78mm×50mm

互感器探頭結構：開口式

主體安裝方式：壁掛或螺絲緊固

互感器探頭安裝方式：懸掛式安裝

4.5 工作環境

溫度-25°C～75°C，濕度0～95%（非冷凝）

5 微功耗工作模式

無線電流采集終端通過間歇工作的方式實現省電的效果，設備大部分時間處于待機狀態， 僅有極小一部分電路繼續工作以保持在微功耗的狀態。這部分電路會(huì )保證系統時間的正確運行以及下次激活時間的正確記錄。

設備每日的功耗計算：每日工作狀態分為：待機狀態和工作狀態（喚醒采集數據并通過GPRS/NB-IOT方式上傳數據），分別對應不同狀態的功耗數據。

6 產品核心優勢

? 自帶電池，無需布線

? 安裝簡單，快速部署，助力物聯網項目快速落地

? 支持任意物聯網云平臺，提供數據對接

? 非侵入式測量，不影響設備正常工作

? 整機防水防潮設計，滿足惡劣環境下工作需求

? 支持遠程配置，最大限度減少現場維護成本

7 數據上報通信協議

7.1 協議解析說明

HTTP  post推送方式，用戶接收數據需提供http接收數據網址。

JSON格式數據報文示例：

{"VoltageCur":376,"TmpWidth":254,"TimePeriod":254,"MinCntSet":1,"IntData3":-9999,"IntData2":168,"IntData1":1,"InfoId":1,"ICCID":"1119205006447538","Extend2":16890,"Extend1":23}

報文解析：

{

    "VoltageCur": 367,//電池電壓,367代表3.67V

    "TmpWidth": 254,//用于設置電流回差，單位 0.1 A，比如設置 20 為 2 A，電流變化超過 2A上報數據

    "TimePeriod": 254,//采集周期，采集周期的范圍可設 1-255s，每隔固定T 采集一次

    "MinCntSet": 1,//強制上傳時間，單位 5min，默認 48 即 48*5=240min=4 小時（有一定誤差）

    "IntData3": -9999,//保留數據字段，無效

    "IntData2": 168,//電流值，168代表16.8A

    "IntData1": 1,//保留字段

    "InfoId": 1,//保留字段，固定為1

    "ICCID": "1119205006447538",//ID號

    "Extend2": 16890,//代表傳感器累計上報次數

    "Extend1": 23 //信號強度

}

7.2 協議對接測試

可以采用 postman 調試。

7.3 協議定制

如需定制其他對接協議，如MQTT、對接組態軟件等，可聯系業務人員溝通。

8 平臺對接

8.1 平臺數據展示

產品出廠可選擇連接我司指定開放工業物聯網平臺，平臺界面如下：

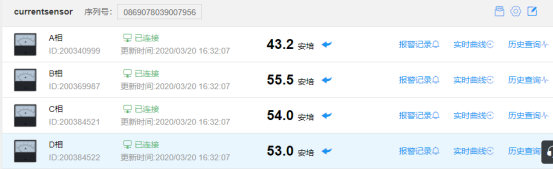

                               電腦端瀏覽器界面

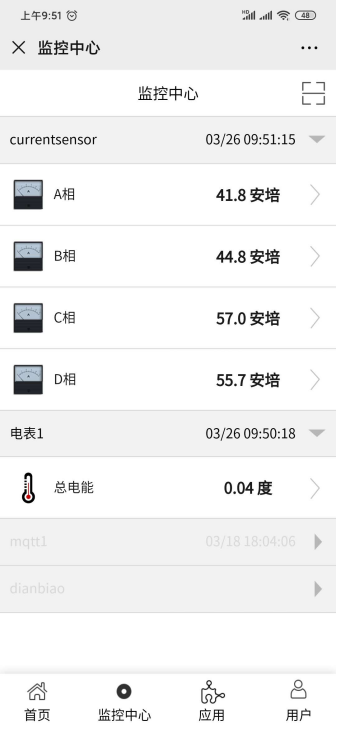

手機端微信訪問界面

8.2 用戶指定平臺

默認連接至電信物聯網平臺。其他平臺可定制。

9 應用案例

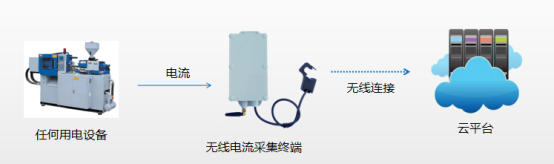

設備工作時長監測

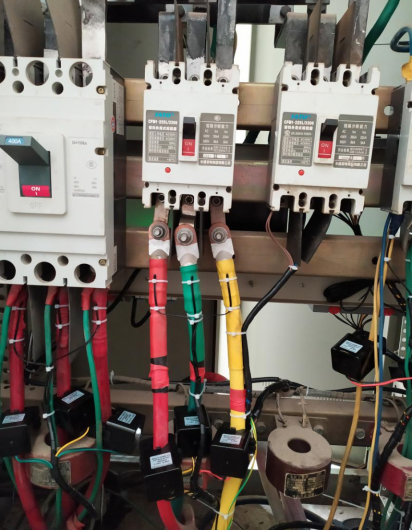

電流監測

10 注意事項

(1) 產品配套互感器探頭不具備防水功能，如戶外使用，需進行防水處理。

(2) 本產品內置SIM卡，每年流量費根據上報數據頻率約10~20元。
