1 產品概述

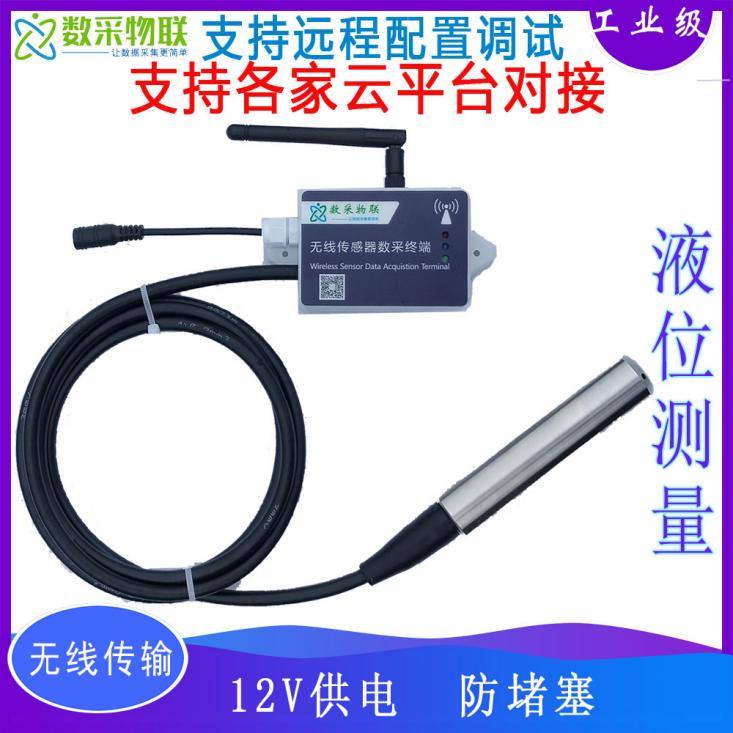

DAQ-GP-TLL4G無線液位傳感器終端是上海數采物聯網科技有限公司推出的一款無線液體水位測量產品。原理是利用擴散硅片上的一個惠斯通電橋，被測介質（氣體或液體）施壓使橋壁電阻值發生變化（壓阻效應），產生一個差動電壓信號，此信號經專用放大器將量程相對應的信號轉化成標準模擬信號或數字信號，進而可被轉換為待測液體的所處液位對應的壓力。由于不同液位深度與液體壓力之間呈一定的系數比例關系，利用這一系數比例關系，進而可以得到待測液體所處的水位。該產品抗干擾、過載和抗沖擊能力強、溫度漂移小、穩定性高，具有很高的測量精度，是工業自動化領域理想的液位測量儀器。

傳感器終端默認支持采用4G/WiFi/LoRa等通信方式，支持MQTT、HTTP等通信方式，能克服現場特殊環境導致的無線通信遮擋，大大簡化現場部署時間和降低施工費用。

        2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

        3 產品特性

3.1 溫度采集特性

采集類型：液體水位

量程：0~50 m,可定制其他量程

精度：±0.5.

采集頻率：1秒鐘~24小時，支持遠程配置

3.2 電氣特性

供電方式：電池供電 或12~36V直流

3.3 通信特性

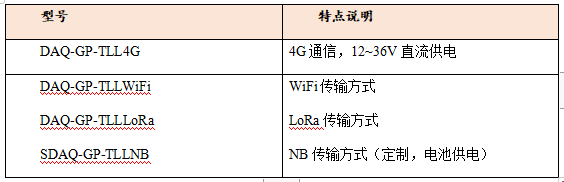

無線傳輸方式：4G/NB-IOT/LoRa/WiFi

通信協議：MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他協議

數據轉發：任意公網服務器

服務器中心數量：最多可支持同時向7個云服務器同時上報數據。

心跳包：支持自定義心跳包，可設置為信號強度。

注冊包：支持自定義注冊包，可設置為IMEI碼。

定位：支持LBS基站定位，方便查詢設備位置。

3.4 結構特性

材質：PC塑料（外殼）

主體防護等級：IP65，

主體尺寸：200mm×94mm×60mm

主體安裝方式：壁掛或螺絲緊固

探頭安裝方式：投入式

3.5 工作環境

環境溫度-20°C～85°C，濕度0～95%（無冷凝、無結露）

        4 產品核心優勢

v 安裝簡單，快速部署，助力物聯網項目快速落地

v 探頭防水防塵，防堵塞

v 支持自定義注冊包和心跳包，方便平臺區分設備

v 支持任意私有物聯網云平臺和組態軟件，提供數據協議對接

v 支持阿里云、百度天工、OneNet、騰訊云等主流云平臺

v 支持遠程配置參數，FOTA遠程升級，最大限度減少現場施工維護的人員成本

5 數據上報通信協議

5.1 協議解析說明

UDP/TCP/MQTT/HTTP等多種推送方式，用戶接收數據需提供云端服務器公網IP（或域名）地址和端口號。

JSON格式數據報文示例：

{"depth":122,"ID":"860344048491162"}

報文解析：

{

"depth": 122//液位深度值，單位cm

"ID": "860344048491162" //設備ID

}

5.2 協議定制

如需定制其他通信協議，可聯系業務人員溝通。

6 平臺對接

6.1 默認平臺

產品出廠默認連接我司指定工業物聯網平臺，平臺界面如下：

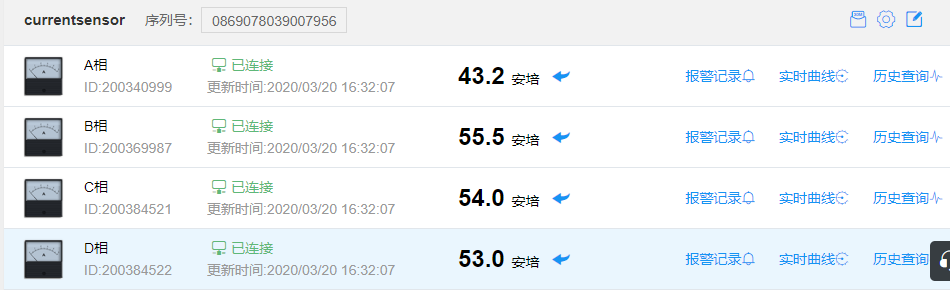

電腦端瀏覽器界面實例

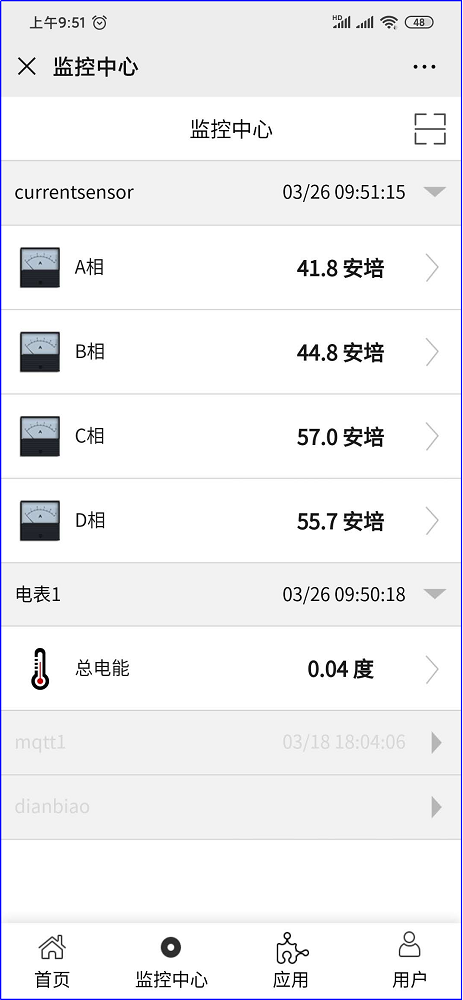

手機端微信訪問界面實例

6.2 用戶指定平臺

以阿里云平臺對接為例，用戶在阿里云物聯網平臺創(chuàng )建產品和添加設備后，用戶需提供一個三元組：{ProductKey , DeviceName , DeviceSecret }和要發布的MQTT主題。

例如三元組的值分別為：

ProductKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q

          7  注意事項

本產品出廠默認內置物聯網SIM卡，流量費約20元每年，含免費技術支持費用及維護費用。 如需采用用戶自己的SIM卡，請提前告知。
