1. 產品概述

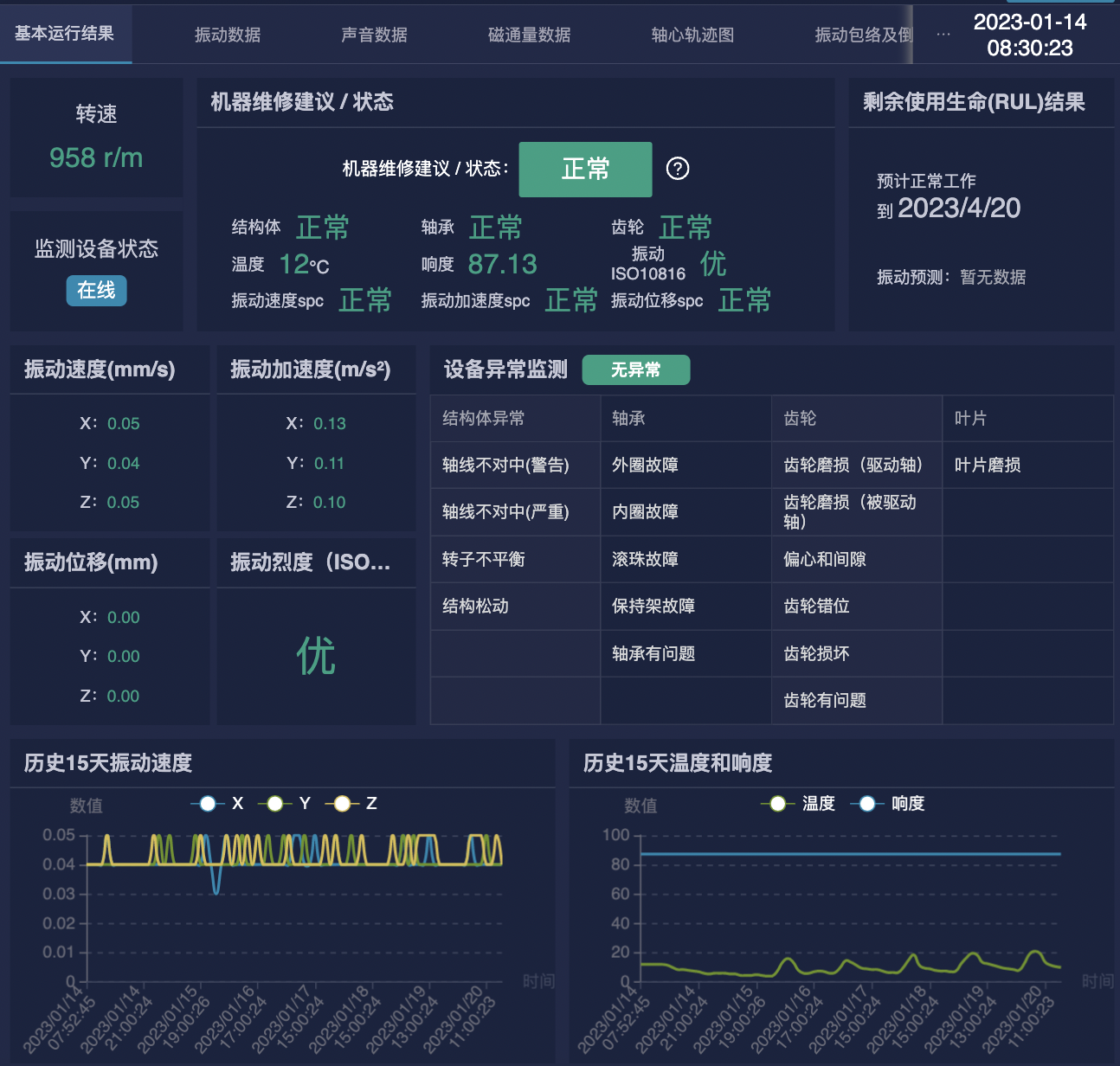

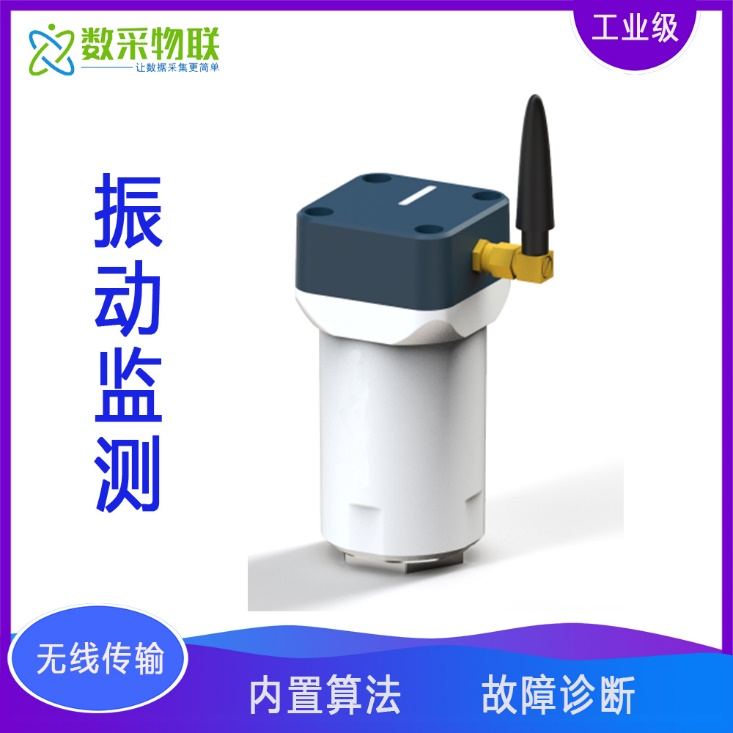

無線溫振傳感器是上海數采物聯公司推出的一款監控旋轉或往復機械設備（動設備）健康情況的邊緣智能設備，它采用了一體式設計，通過多傳感器實時采集電機數據，并且在設備端對數據進行學習和分析，把電機健康數據通過NB-IoT、WIFI、4G、5G等通訊方式進行數據遠傳，在云端對分析結果進行展示，并且對旋轉或往復機械設備（動設備）異常情況有預警功能。能適應各類工業環境、網絡(luò )環境、有安裝簡單、低失報率、低誤報率等特點。

重點針對如下多種場合的電機/軸承的預測性維護：

1. 石油天然氣采集中應用的各類泵組，包括抽油泵、柱塞泵、離心泵等機組設備；

2. 高壓水泵、離心泵、軸流泵、混流泵、螺桿泵、容積式泵等機組設備；

3. 化工廠磁力泵、高壓往復泵、螺桿泵、離心泵等機組設備；

4. 油田抽油泵、柱塞泵、離心泵等機組設備；

5. 各類風電機組設備；

6. 其他領域各類電機/軸承設備；

2. 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

3. 產品技術參數

4. 安裝方式

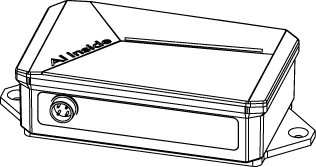

5.1 VTS4G安裝說明

安裝位置

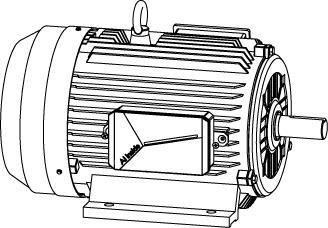

 ：環顧觀察電機外形結構，選擇并確定檢測設備安裝位置(若現場日常有巡檢，可參考日常巡檢測量點位)，建議盡量在電機水平方向的位置且離監測部件就近安裝。

涂抹AB膠

：均勻涂抹AB膠。條件允許的情況下，可使用除漆劑先去除表面油漆，后使用砂紙或銼刀打磨光滑水平。清潔粘接面，均勻涂抹AB膠（AB膠使用方式見管體）。

粘貼底座

 ：將底座（圖示的鐵片）放在涂膠處，用力按壓粘合，配合輔助貼輔助固定，靜置半個小時，等待AB膠初步固化。

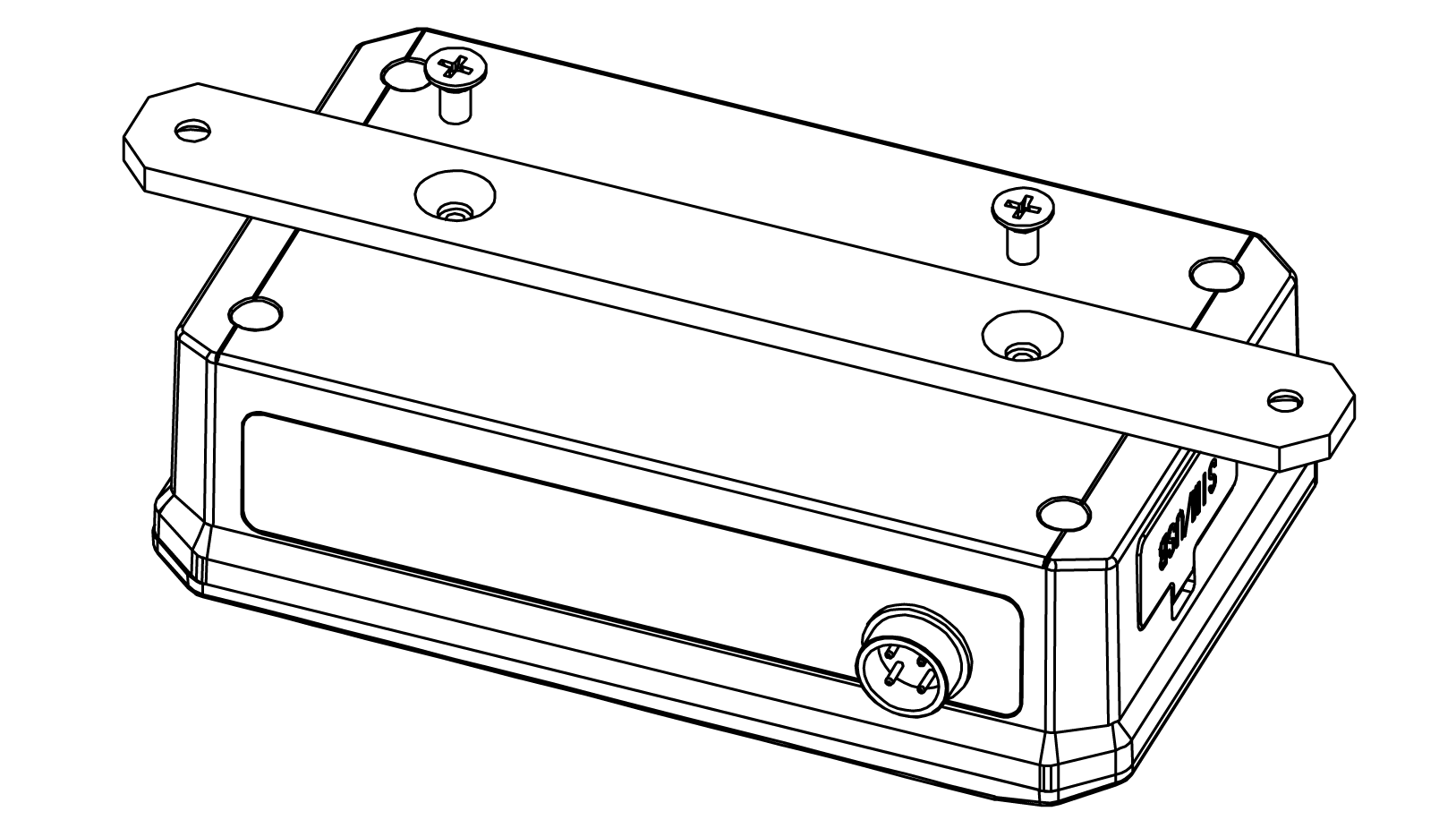

固定支架

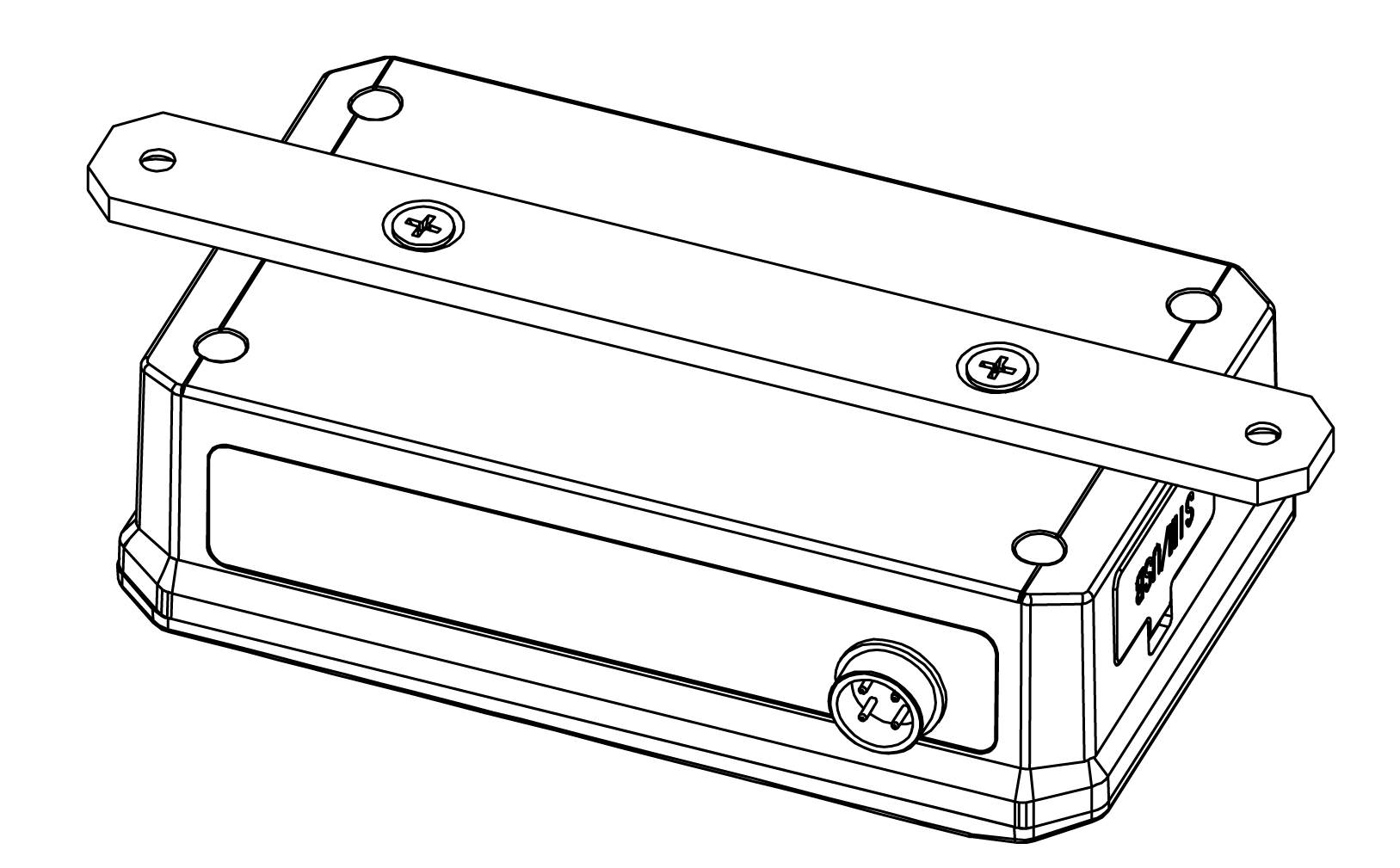

：將支架（圖示的鐵片）和設備使用M4*6螺釘連接固定。在螺釘螺紋上涂抹適量螺紋緊固膠，后使用十字螺絲刀擰緊。

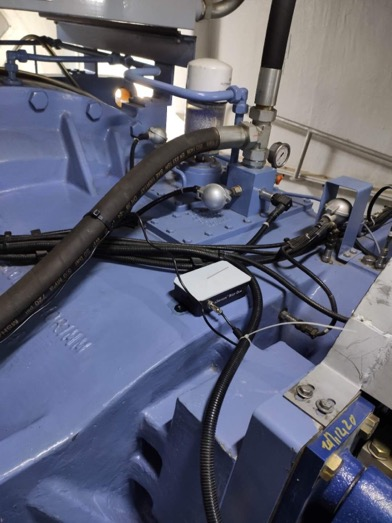

安裝組合

 ：將固定好的設備，使用M4*4的螺釘和電機固定（電機盡量要正面放置）；設備安裝完成，聯接電源線。

5.2 VT4G安裝說明

電機環顧

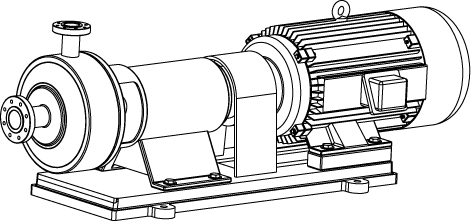

環顧觀察電機外形結構，選擇并確定檢測設備安裝位置(若現場日常有巡檢，可參考日常巡檢測量點位)，建議盡量在電機軸承端蓋的位置且離監測部件就近安裝。

涂膠

粘接前準備。條件允許的情況下，可使用除漆劑先去除電機表面油漆，后使用砂紙或銼刀打磨光滑水平。清潔粘接面，均勻涂抹AB膠（AB膠使用方式見管體）。

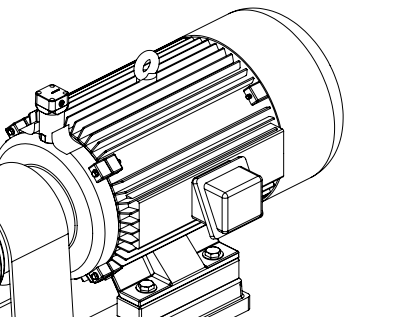

粘貼設備，輔助貼輔助固定，靜置半小時。

將設備放置涂膠處，用力按壓粘合，配合輔助貼輔助固定，靜置半個小時，等待AB膠初步固化。

聯接電源

設備粘接完成，聯接電源線。

設備激活位置

 ：設備需要12V供電。配件中附帶220V轉12V的開關電源以及與設備連接的帶線航空插頭（默認兩米），需要現場提供220V電源。

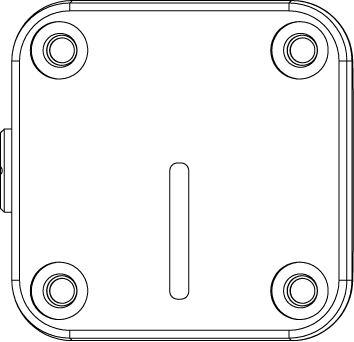

設備上電即開始運行，非實時模式下，設備運行完畢會(huì )進行休眠，此時如需再立即喚醒設備，可使用磁鐵在如圖所示位置停留數秒，直至設備指示燈亮起即可。

5.3安裝工藝要求

1）安裝時不能安裝在測體減震裝置之外的地方。

2）要求與被測體硬性接觸，混合好的AB膠應在三分鐘內使用。初步固化時間受環境溫度影響。，冬季施膠和溫度低于15℃時，應想方法把  被粘接物溫度提高到正常溫度或者30~50℃最好。

3）傳感器到采集單元的過渡線纜盡量避免和動力線纜一起鋪設，以免信號干擾。

使用方的過渡電纜建議使用兩芯帶屏蔽層的阻燃線，線芯截面不小于0.5m㎡。屏蔽層模塊端單端接地。

5. 應用場景

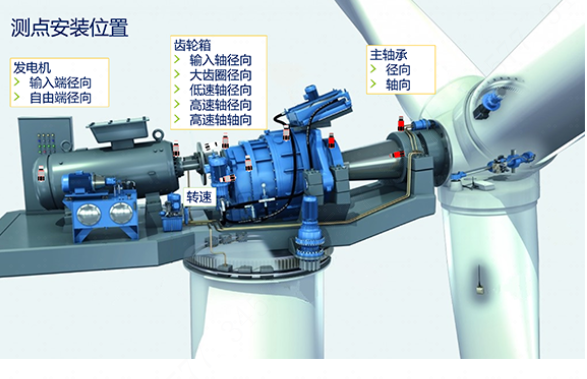

風電項目：風電機組往往地處偏僻，環境復雜，巡檢與維修成本均居高不下，早期的“小毛病”發展成嚴重的設備損傷或意外停機事故亦案例頗多，想要在現有風電場投資經濟模型下實現風電場的預期收益，發電機等故障的狀態監測解決方案，將是風電企業提效增速的不二之選。

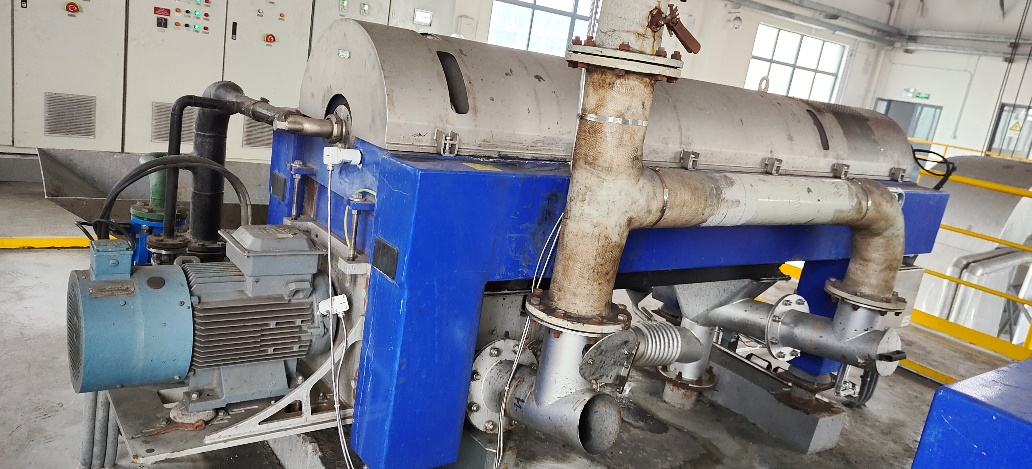

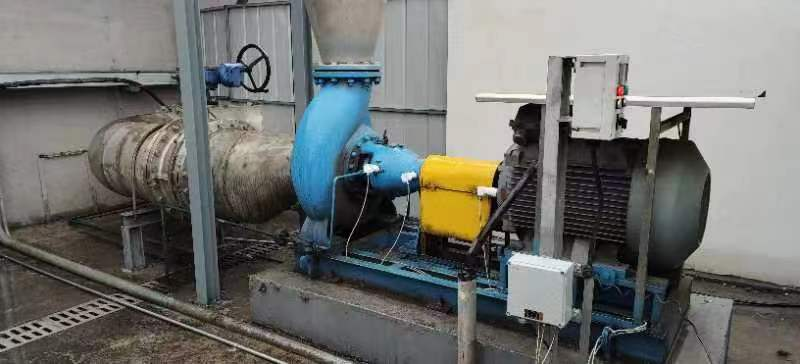

污水處理設備：污水處理廠各種動設備：水泵，脫水機，污水泵，鼓風機等等。

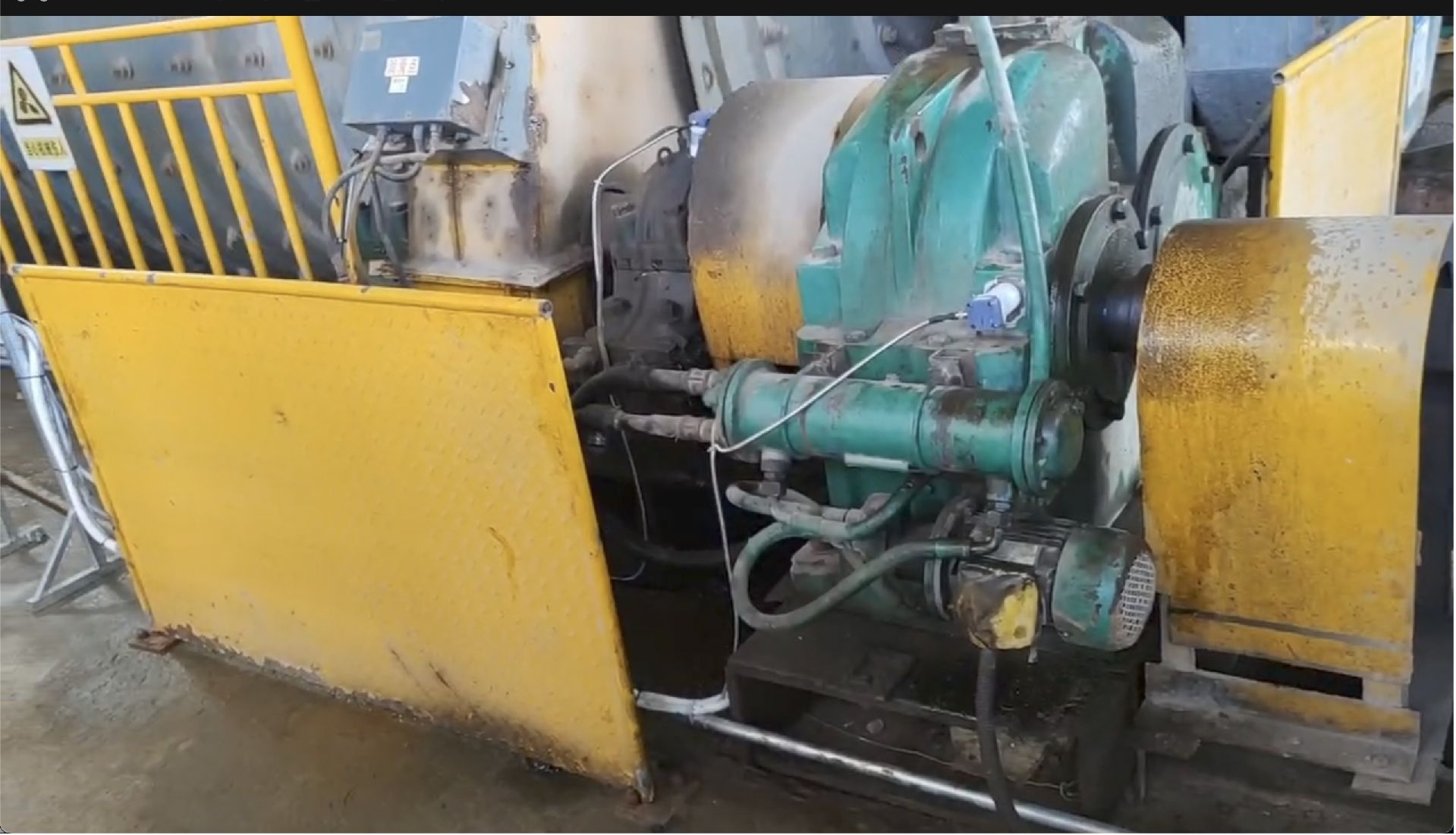

冶金行業：板式喂料機，槽式輸送機，斗式提升機，高溫風機，輥壓機，回轉窯，立磨，球磨機，皮帶輸送機，碎石機，選粉機，篦冷機，對輥破碎機等等。
