1 概述

SC-GP-IR485紅外抄表收發器是上海數采物聯網科技有限公司推出的一款基于紅外通訊，RS485傳輸，直流寬電壓供電的通用電表燃氣表紅外抄表光電探頭，可采集國網電表的電能數據、電壓、電流、功率因數等電參數數據。

紅外抄表原理簡介：紅外光電探頭通過紅外光口定時讀取智能電表的參數信息并上傳。紅外抄表器具有紅外信號調制與解調的功能，將二進制數字信號調制成38KHz 頻率的脈沖序列，并驅動紅外發射二極管以紅外光脈沖的形式發送出去；收發器將接收到的光脈轉換成電信號，再經過放大、濾波等處理后送給解調電路進行解調，還原為二進制數字信號,經過報文解析后，按照指定格式（如json）發送至服務器。

本產品支持各種具備紅外通信接口的電表、燃氣表、流量計等儀表的抄表場景，適用于電能表數據采集、智慧城市數據采集、電力監控數據采集、節能減排數據監控系統數據采集、能耗監控系統數據采集、光伏系統數據采集、智能監控數據采集、機器人數據采集、智慧安防系統數據采集、云平臺系統數據采集；電能表校驗檢驗測試臺;特別適合供電局國網電表總表鉛封完全封閉狀態，不可開啟任何封印的情況的抄表。

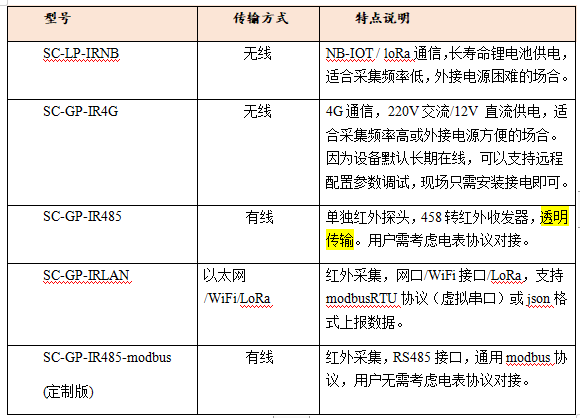

2 訂貨規格與選型

3 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

凡購買我司無線產品，我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

4 產品特性

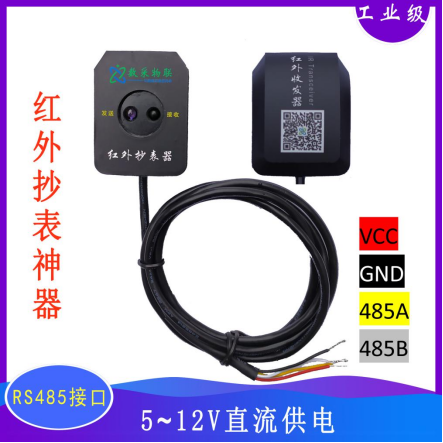

線序定義

紅色:+12V   黑色：GND  黃色：485A  白色：485B

注意：24V供電版本請聯系我司定制

線長：1米

采集特性

l 紅外載波頻率：38 kHz

l 通信波特率：1200~115200 bps，根據電能表通信參數自適應

l 通信距離：≤10米

l 通信角度：≤15度

l 紅外通信協議：透明傳輸

電氣特性

l 供電方式：5~12V 直流供電（具備電源線反接保護功能）

l 工作功耗：小于0.5w

l 發射功耗：20~50mA@12V

通信特性

l 傳輸方式：RS485透明傳輸

l 波特率：1200~115200bps,自適應

結構特性

l 材質：ABS塑料（外殼）

l 防護等級：IP64

l 主體尺寸：48mm×37mm×15mm

l 安裝方式：粘貼/磁吸安裝

工作環境

l 溫度-30°C～75°C，濕度0～95%

存儲環境

l 溫度-40°C～90°C，濕度0～95%

5 產品核心優勢

? 紅外非接觸采集，不影響儀表本體

? 體積小巧

? 安裝簡單，快速部署，助力物聯網項目快速落地

? 免費贈送多款抄表調試軟件和電表通信協議文檔

6 抄表調試軟件免費贈送

共贈送三款抄表調試軟件：

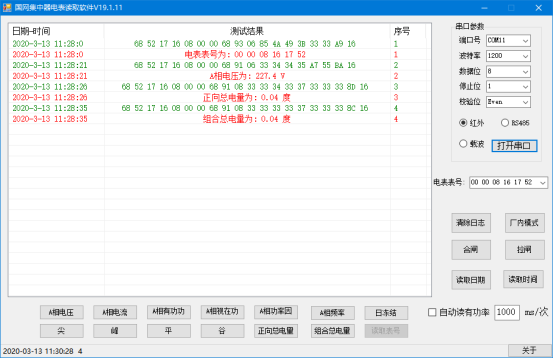

國網集中器電表調試軟件

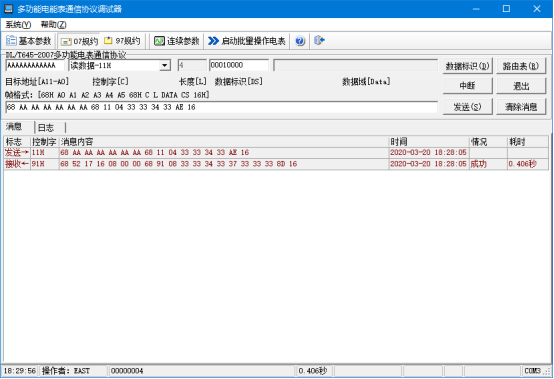

多功能電表通信協議調試器

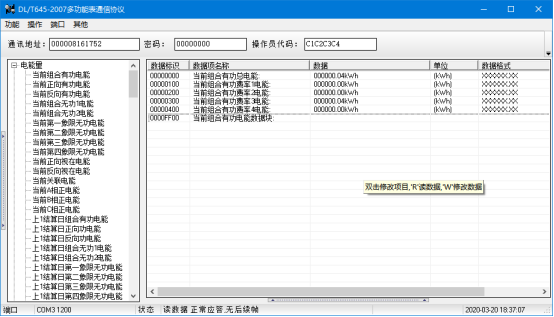

DL/T645-2007多功能電表通信協議調試

贈送文檔：DLT645-2007多功能電能表通信協議2010.pdf

軟件下載方式：關注微信公眾號“數采物聯”，進入產品資料菜單，下載相關資料。

7 應用案例

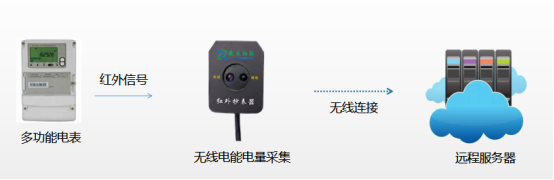

工業園區10kV計量柜電表數據采集

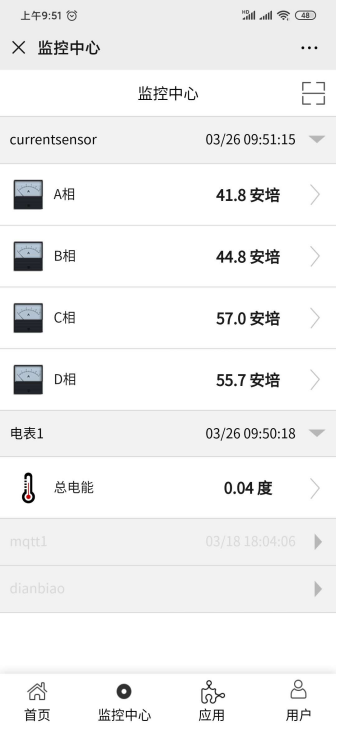

本案例中，采用電池供電方式采集工業園區10kV計量柜的電能表數據，采集頻率為2小時每次，通過GPRS方式將電能表數據發送至遠程服務器，實現園區能耗監測。

8 注意事項

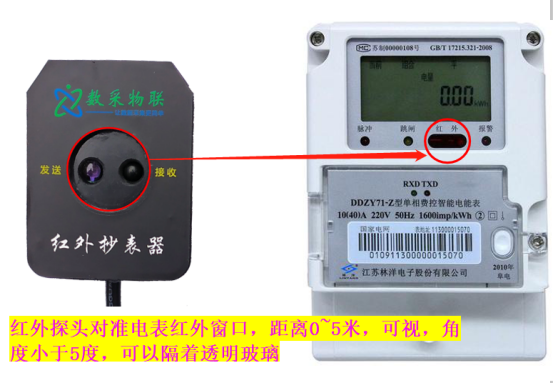

  紅外發射接收孔對準需要采集通訊的紅外設備即可進行通訊，通訊過程中請確保通訊距離及傾斜角度在技術要求之內，否則會(huì )嚴重影響通訊效果。
