1 產品概述

在交流供電系統中，由于電力電子轉流設備、電氣化鐵路、電弧爐等等沖擊性和非線性負荷容量的不斷增長，使得電力系統的電能質量日益惡化。使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題情況日趨嚴重。從而引起變壓器過熱、網損增加、計量?jì)x表誤差、通訊干擾，不但使得供用電設備本身安全性降低，而且嚴重威脅著電力系統的安全和經濟運行。

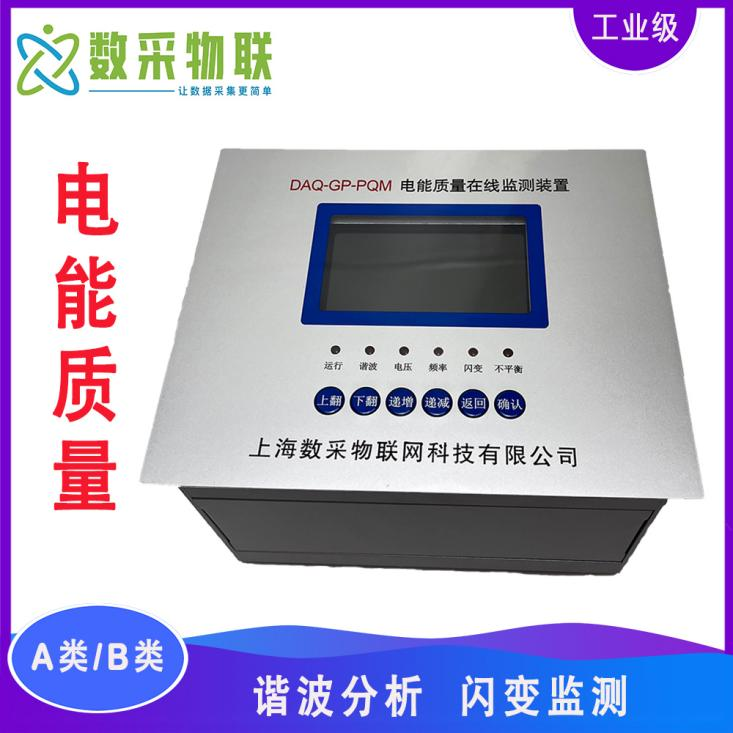

DAQ-GP-PQM是上海數采物聯網科技推出的一款電能質量在線監測裝置儀器。該裝置是一臺高性能的多功能電能質量測試分析儀器，它采用DSP+ARM+CPLD 內核，4.3寸大屏幕彩色液晶顯示屏，結構更緊湊，功能更強大。適用于220KV、110KV和35KV變電站、電廠及用電大戶。廣泛應用于開關柜、并網柜、低壓進線柜等場景。

2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

無線產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

3 產品特性

3.1 主要用途

（1） 測量分析公用電網供到用戶端的交流電能質量，其測量分析。

（2） 應用小波變換測量分析非平穩時變信號的諧波。

（3） 測量分析各種用電設備在不同運行狀態下對公用電網電能質量。

（4）定時記錄和存儲電壓、電流、有無功功率、頻率、相位等電力參數的變化。

（5） 電力設備動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。

（6） 測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因。

（7） 在線式、多參數、高精度等特點，使儀器可廣泛地應用于輸配電、電力電子、電機拖動等領域。

3.2 檢測裝置技術指標

（1）頻率測量

測量范圍：45～55Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.

測量誤差: ≤0.01Hz

（4）基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.

（5）基波電壓和電流之間相位差的測量誤差：≤0.5°

（6）諧波電壓含有率測量誤差：≤0.1％

（7）諧波電流含有率測量誤差：≤0.2％

（8）三相電壓不平衡度誤差：≤0.2％

（9）三相電流不平衡度：≤1%；

（10）電壓偏差誤差：≤0.2％

（11）電壓變動誤差：≤0.2％

（12）功率誤差：≤0.5％

（13）閃變誤差：≤5％

3.3 電氣特性

電壓電流準確等級0.1級

輸入特性：電壓量程400v

電流：5A/1A

工作溫度：-25°~ 50°

頻率測量范圍：45Hz~55Hz

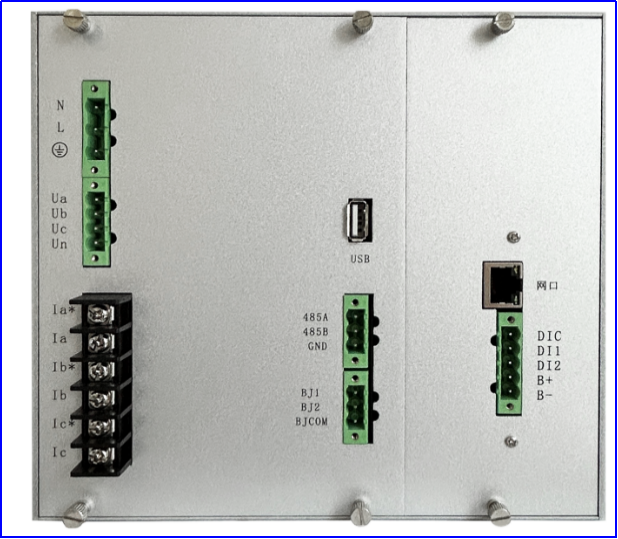

硬件接口：RS485，網口，USB口，開關量輸入            (遙信)：DIC,DI1,DI2 等

3.4 通信特性

RS485接口：用于與后臺軟件聯機通訊工作，有103和modbus兩種通訊規約。

USB接口：用于連接優盤，統計報表。（設備可保存一年歷史記錄）

開關量輸入(遙信)：DIC,DI1,DI2。

網口：用于與后臺軟件聯機通訊工作，有modbus通訊規約。

3.5 接線原理圖

三相四線制

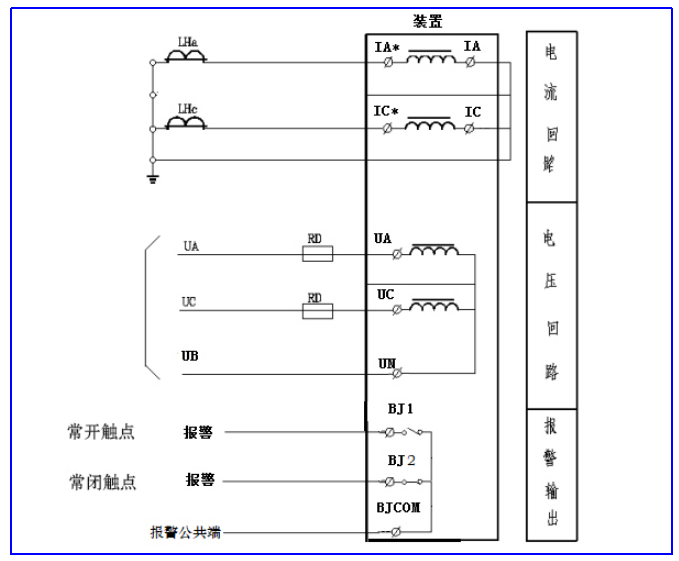

三相三線制

3.6  接線方法

(1)三元件接線（Y形接法 ，三相四線）

①將儀器的Ua、Ub、Uc、N接線端子分別接到現場電壓互感器二次側A、B、C三相電壓和零線N上。

②儀器的*Ia，*Ib，*Ic，為電流的輸入；Ia，Ib，Ic，為電流的輸出端。

(2) 兩元件接線（V形接法,三相三線）

①將儀器的Ua、Uc接線端子分別接到現場電壓互感器二次側A、C電壓，現場B相電壓接儀器后端子N上，儀器Ub不接。

②儀器的*Ia，*Ic，為電流的輸入端，Ia，Ic，為電流的輸出，Ib不接。

(3)繼電器接點接法

      本儀器根據配置要求，分別配置2路繼電器報警接點，接點容量為AC 250V/8A或DC30V/8A，各組繼電器接點定義為：  BJ1越線報警 、BJ2失電報警 、BJCOM公共端。

4 產品核心優勢

v 輸入采用高電壓隔離，高精度電流變送器，儀器抗干擾能力強，使用安全可靠

v 中文界面，按鍵操作，使用方便

v 符合國標A 級儀器要求,精度高

v 采用DSP+ARM+CPLD 內核，處理速度快，軟件功能強

v 測試參數多，電網諧波，系統頻率，電壓基波，偏差等

v 大容量存儲，內置512M 內存，單通道5分鐘頻率可保存一年

v 最多可測量3相電壓信號， 3相電流信號

5 通信協議

串口支持IEC103協議和modbus RTU協議，網口支持IEC104協議和modbus TCP 協議

注：如需定制其他通信協議，可聯系業務人員溝通。

6 應用案例

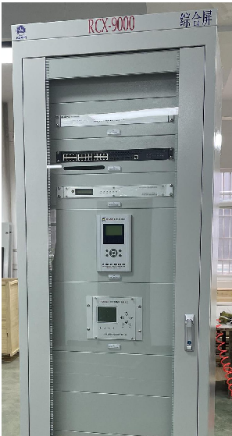

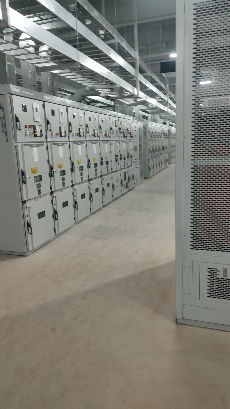

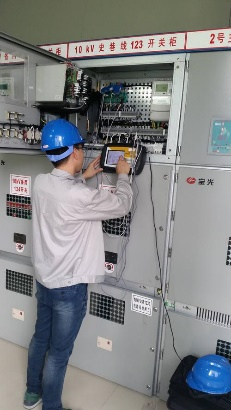

                 光伏并網電能質量在線監測

7 注意事項

（1）使用儀器時請按本說明書接線和操作。

（2）測試開始前請輸入正確的設置參數，儀器內部的校正運算都要依賴于輸入的設置參數。

（3）測試菜單項選擇和實際測試項目及接線要一致。

（4）最多可連續儲存12個月次測量結果，超過12個月時最早的記錄將被覆蓋，請及時輸出。

（5）儀器出現故障，請及時和本公司聯系，不要自行開機拆卸。

8 附錄

《電能質量管理辦法》

? 《GB/T 15945-2008 電能質量 電力系統頻率允許偏差》

? 《GB 12325-2008 電能質量 供電電壓允許偏差》

? 《GB/T 15543-2008 電能質量 三相電壓允許不平衡度》

? 《GB/T 30137-2013 電能質量 電壓暫降與短時中斷》

? 《GB/T 14549-93 電能質量 公用電網諧波》

? 《GB 12326-2008 電能質量 電壓波動與閃變》

? 《GB 24337-2009 電能質量公用電網間諧波》
