一、項目背景及需求

項目地點位于內蒙古呼和浩特市，呼市數字經開區建設服務項目。屬于企業用能數據采集、能耗監測板塊子項目。

針對水、電能耗數據采集，結合現場客觀因素制約，數據采集方面存在較大難度。大多數國網電表485接口由于封簽限制，不讓拆機接線。水量能耗采集，要求工廠設備設施在不破壞原有管道的前提下，實現用水數據采集。針對以上水、電能耗采集難點，我們適配對應產品，提供實施方案。有效、實時采集能耗數據，為企業能耗管理提供便利。

二、電能采集

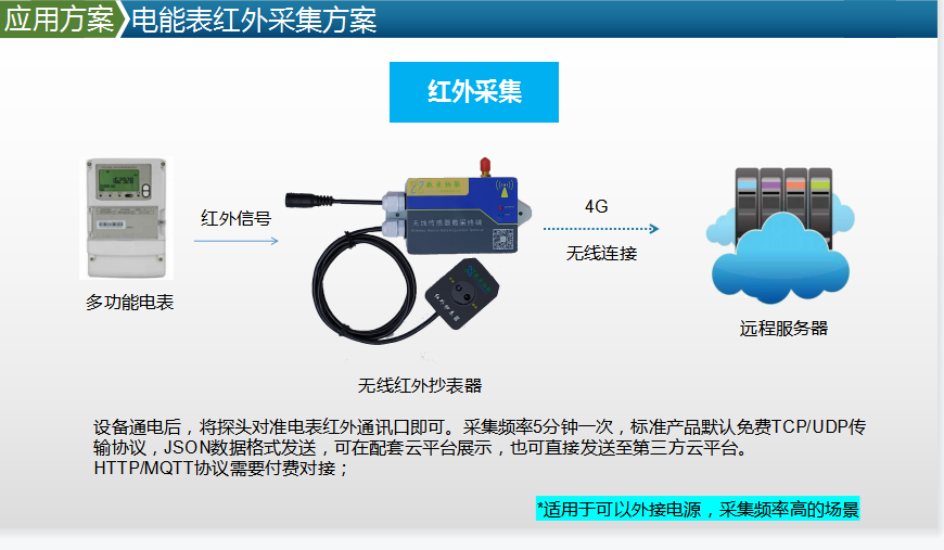

1.1 適配電表及采集產品

適配國網協議（614/645協議、698協議），紅外采集方式安裝實施。

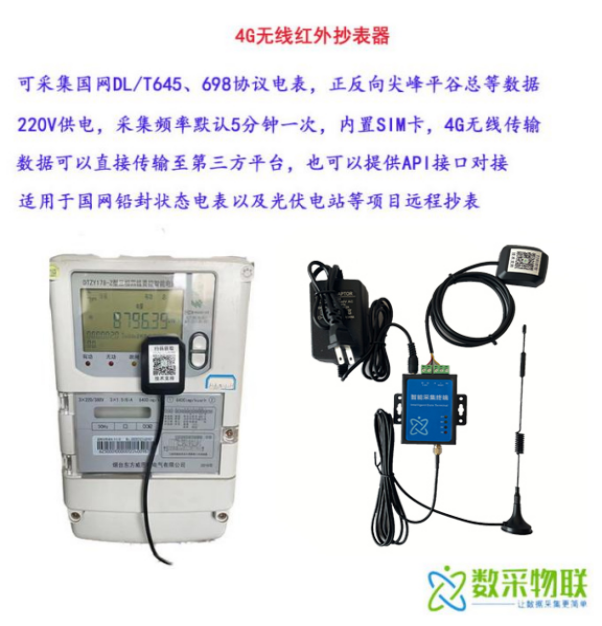

SC-GP-IR4G無線紅外抄表終端是上海數采物聯網科技有限公司推出的一款基于紅外通訊，4G無線傳輸，直流寬電壓供電的通用電表燃氣表抄表終端，可采集國網電表（支持645及698協議）的電能數據、電壓、電流、功率因數等電參數數據。

紅外抄表原理簡介：紅外光電探頭通過紅外光口定時讀取智能電表的參數信息并上傳。紅外抄表器具有紅外信號調制與解調的功能，將二進制數字信號調制成38KHz 頻率的脈沖序列，并驅動紅外發射二極管以紅外光脈沖的形式發送出去；收發器將接收到的光脈轉換成電信號，再經過放大、濾波等處理后送給解調電路進行解調，還原為二進制數字信號,經過報文解析后，按照指定格式（如json）發送至服務器。

無線紅外抄表終端支持采用4G通信方式，大大簡化現場部署時間和降低施工費用。本終端支持各種具備紅外通信接口的電表、燃氣表等儀表的抄表場景，適用于電能表數據采集、智慧城市數據采集、電力監控數據采集、節能減排數據監控系統數據采集、能耗監控系統數據采集、光伏系統數據采集、智能監控數據采集、機器人數據采集、智慧安防系統數據采集、云平臺系統數據采集；電能表校驗檢驗測試臺;特別適合光伏發電系統電能抄表和供電局國網電表總表鉛封完全封閉狀態，不可開啟任何封印的情況的抄表。

1.2 電能數據采集實施流程

產品包含：適配器、4G數據采集終端、紅外探頭（配套3M膠）、4G吸盤天線

1.2.1  電表采集安裝實施影響因素

1）電表是否為國網協議，是否具備紅外通訊口，紅外通訊口是否為遠紅外（存在近紅外通訊口情況，可以實施，但是所用紅外探頭不一樣）。

2）信號影響：電表所處環境，地下配電箱（地下室），對4G信號的影響（沒有信號，無法傳輸）。針對密封鐵皮箱，天線需要引申外拉出來。

3）供電：現場需要能取到220VAC交流電或者12VDC直流電。

4）紅外探頭對應安裝最好可以緊貼紅外通訊口，現場存在不能打開電表柜的情況，也可以隔著透明玻璃安裝。如果沒有透明玻璃，也不能緊貼電表安裝，紅外通訊采集方式將無法實施。

1.2.2 紅外安裝步驟

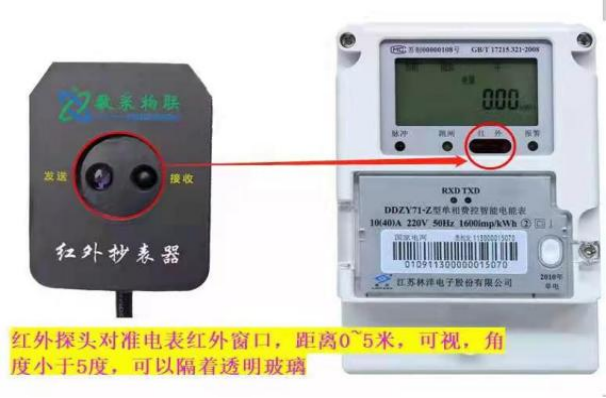

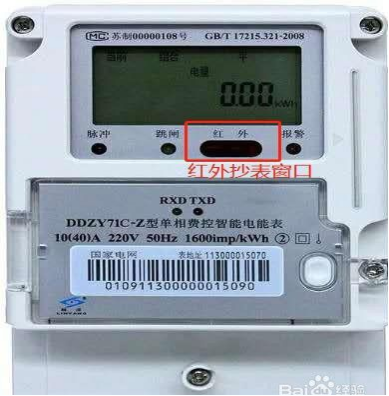

第二步：將紅外探頭對準電表的紅外窗口，距離0~5米，可視，角度小于5度，可以隔著透明玻璃。如下圖所示

一種是直接將紅外探頭對準貼在電表紅外窗口，接收效果更好（建議首選安裝方式）。

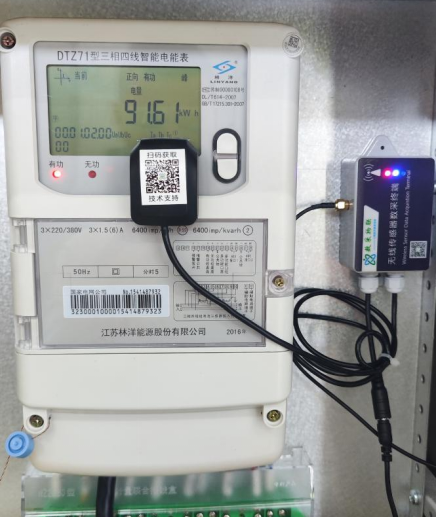

紅外探頭直接貼在電表上（舉例）

另一種是在無法打開電表柜門的情況下，可以貼在對準電表紅外窗口的玻璃外，如下圖所示：

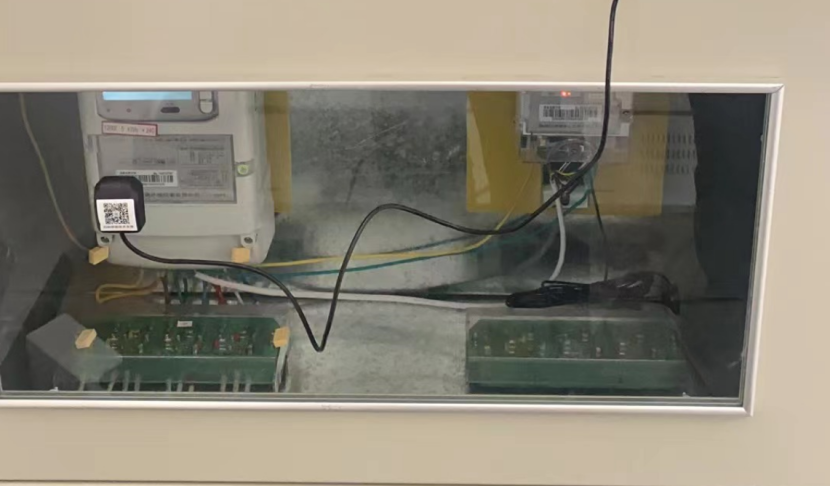

紅外探頭貼在玻璃外（舉例）

三、水量采集

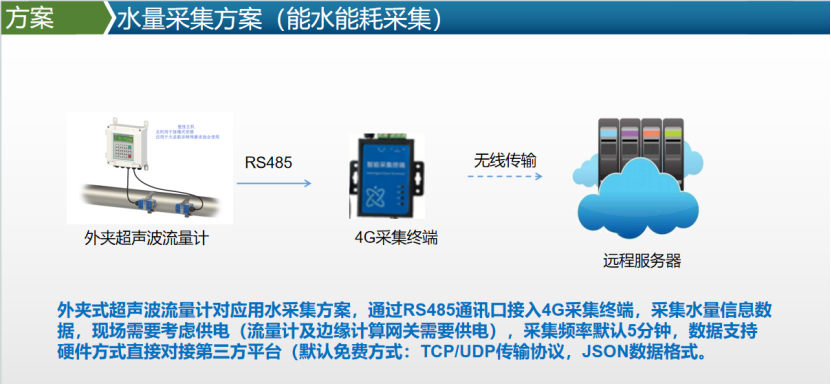

3.1適配采集產品

適配管道水量采集，無損原有管道，非侵入式安裝采集方式，外夾式流量計。

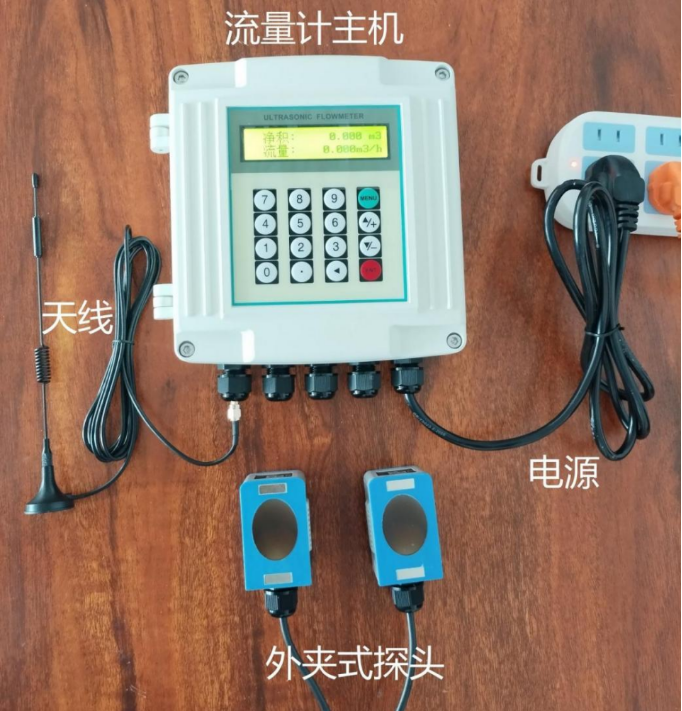

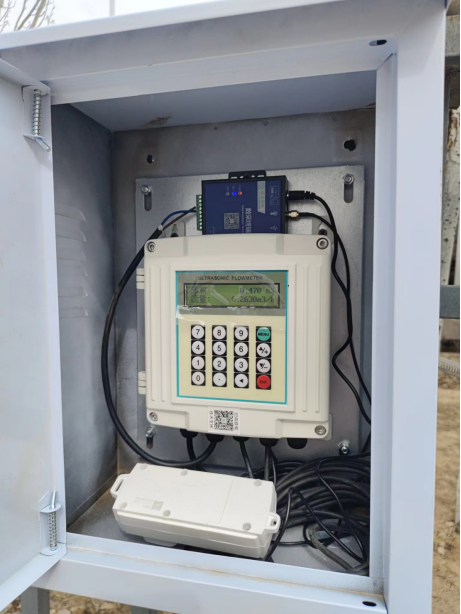

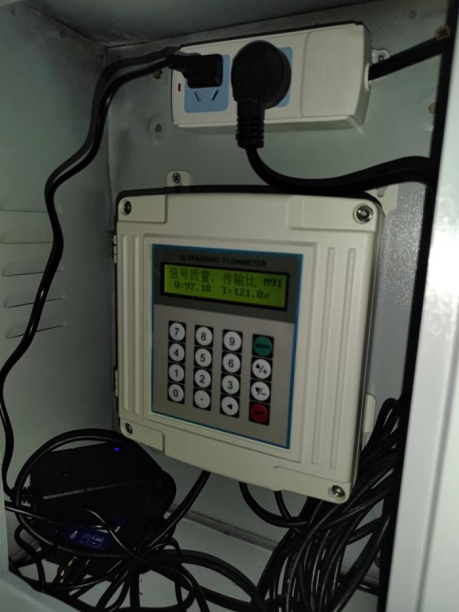

4G外夾式超聲波流量計（型號DAQ-GP-UF4G）是上海數采物聯網科技有限公司推出的一款基于4G無線傳輸，交流/直流寬電壓供電的通用型超聲波流量計，可采集管道中的瞬時流量、瞬時熱流量等。外夾式超聲波流量計與傳統流量計相比，具有安裝方便快捷，無需斷管停流，真正實現無損在線安裝的優點。

外夾式超聲波流量計搭配4G采集終端，可大大簡化現場部署時間和降低施工費用。廣泛應用于供熱供暖行業、水務供水、熱量計量收費、水處理行業、燃料油、輕質油、化工等行業。

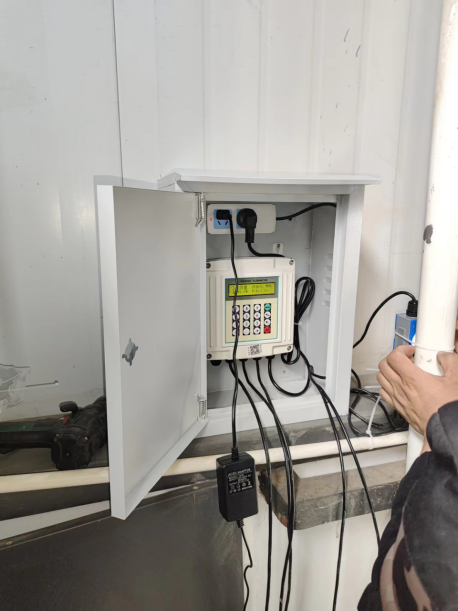

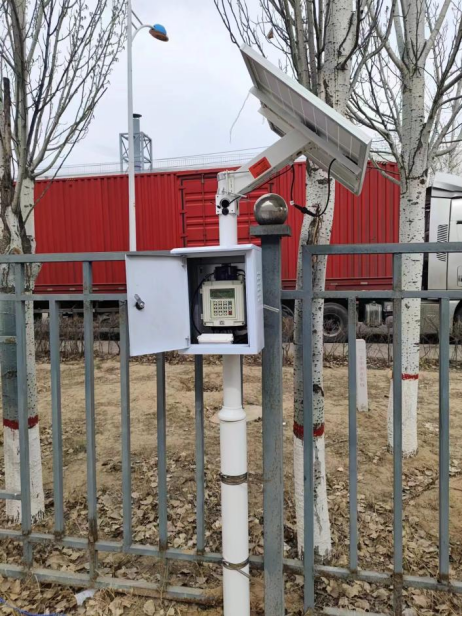

3.2 產品特性及實施流程

采集特性：測量范圍：DN15~6000(管徑)；測量介質：水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻液體；精度：±1%；顯示：2x20字符型液晶顯示器。

電氣特性：供電方式：9-36V  直流供電/220V 交流供電；工作功耗：1~2W；

四、實施過程及數據上傳

無線紅外抄表及超聲波流量計配套4G無線采集終端按照特定加密和對接方式，將數據上傳至浪潮云平臺。

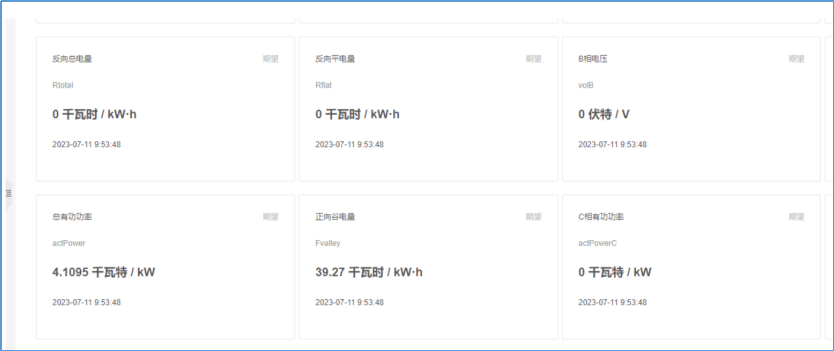

對應電表JSON數據格式（參考）：

{

"Fflat": 0, //正向平電量

"Fpeak": 28.91, //正向峰電量

...

"Rtotal": 0, //反向總電量

"Rvalley": 0, //反向谷平電量

}

對應水表JSON數據格式（參考）：

{

    "flow":11.1,//瞬時流量，單位：m3/h

    "fluidSpeed":11.1,//流體速度，單位：m/s

   ...

    "returnTemp":11.1//回水溫度，單位：℃

}

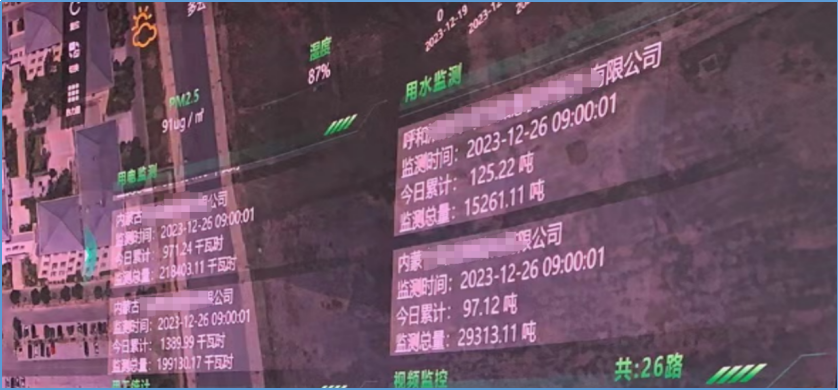

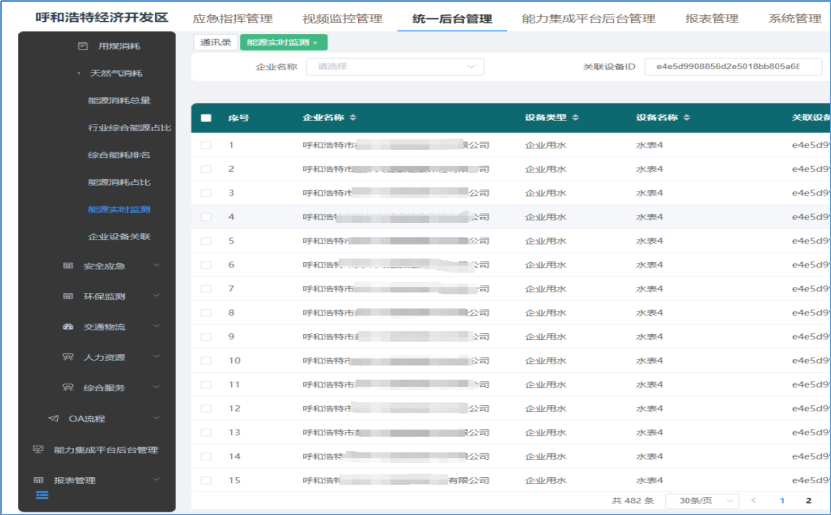

五、數據采集成果展示
