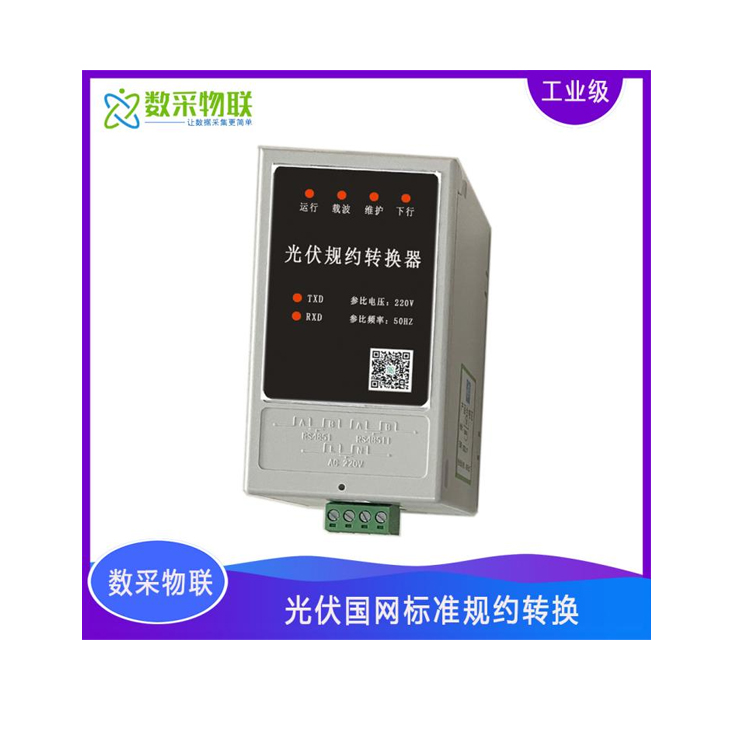

1 產品概述

DAQ-GP-485HPLC光伏規約轉換器（以下簡稱轉換器）是我公司針對光伏發電領域國家電網公司最新需求設計的。光伏規約轉換器是對光伏逆變器發電、用電信息采集的設備。用于采集多個或單個光伏逆變器的電能信息，并可與集中器交換數據的設備。

2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

3 執行標準

DL/T698.31-2010《電能信息采集與管理系統 第3-1部分 電能信息采集終端技術規范–通用要求》

DL/T698.35-2010《電能信息采集與管理系統 第3-5部分 電能信息采集終端技術規范–低壓集中抄表終端特殊要求》

Q/GDW1375.3—2013 《電力用戶用電信息采集系統型式規范 第三部分：采集器型式規范》

Q/GDW1374.2—2013《電力用戶用電信息采集系統技術規范 第二部分：集中抄表終端技術規范》

《面向對象的用電信息采集通信協議》

《國網山東省電力公司技術規范書固化分布式光伏通信規約轉換器通信接口轉接器》

《低壓電力線寬帶載波通信互聯互通系列技術規范》

4 產品特性參數

4.1 c 指示燈特性

4.2  通訊功能特性

l 具2路RS485口，用于接電能表計的RS485口或光伏逆變器接口

l 具有低壓電力線載波，用于轉發集中器的通訊命令

l 具有藍牙通信，用于現場維護

4.3  通訊組網功能特性

采用載波或雙模方式組網。根據所采用載波或雙模技術的不同，支持帶地址工作和不帶地址工作兩種工作模式。

5 現場安裝

5.1  安裝形式

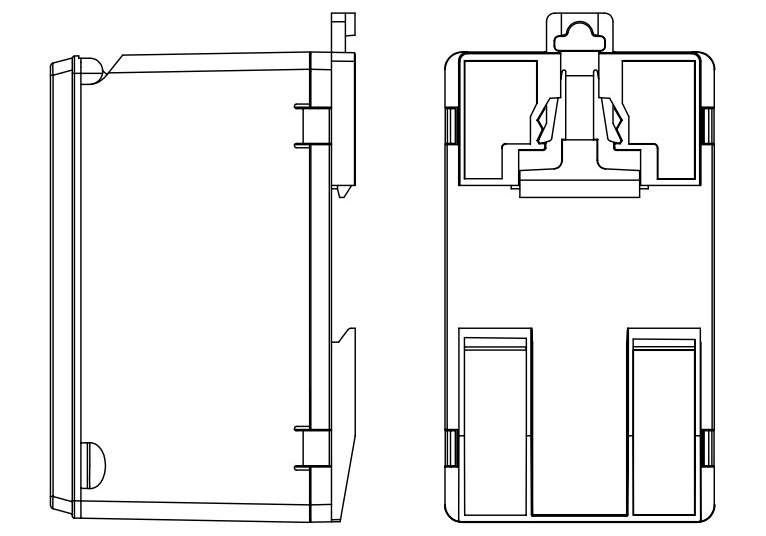

現場安裝示意圖

轉換器采用導軌式安裝，安裝方便可靠

5.2  端口定義

L：交流220V電源L相輸入；

N：交流220V電源N相輸入；

RS485I-A：RS485第一路通信線A；

RS485I-B：RS485第一路通信線B；

RS485II-A：RS485第二路通信線A；

RS485II-B：RS485第二路通信線B。

5.3  安裝接線注意事項

電源線接線常見問題：

轉換器電源線纜和電源接觸不良；轉換器電源線纜不應接到380V電上；電源線嚴禁接到RS-485信號線上。

RS-485線接線常見問題：

轉換器RS-485線與電表RS-485線接反；轉換器RS-485線A和線B短路；

485總線短路；個別電表或光伏逆變器接口RS-485線未接入485總線； 2只以上轉換器下的485總線接一起。

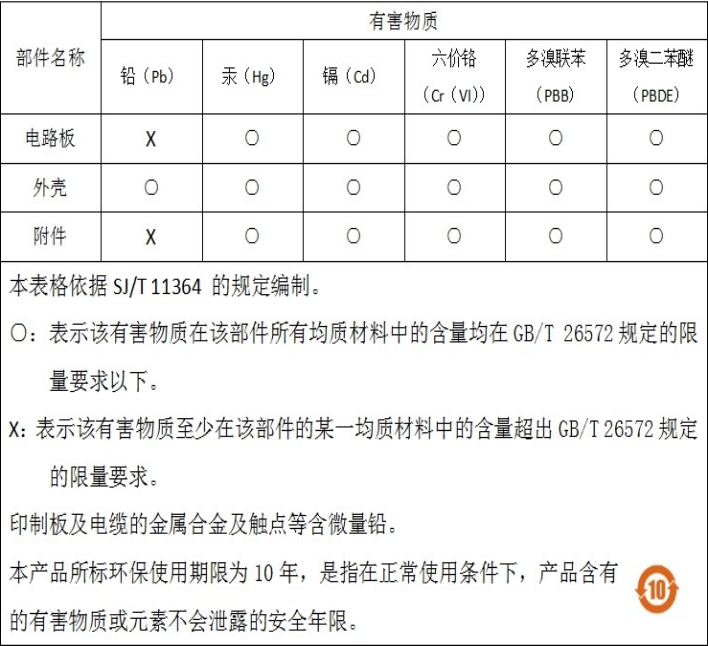

6 產品中有害物質的名稱及含量項

7 運輸存貯

本產品在運輸和拆封時不應受劇烈沖擊。庫存和保管應在原包裝條件下存放在支架上，疊放高度不超過5層，保存的地方應該清潔，環境溫度不超過-45℃?+85℃，相對濕度不超過75%，空氣中不含腐蝕性氣體和霉菌。

8 注意事項

如有下列情形之一者，雖在保修期內，恕不給予免費維修：

1、因使用不當或使用錯誤引起的產品故障或損壞。

2、因擅自改裝產品或經不當修理所引起的產品故障或損壞。

3、因人為原因引起的產品故障或損壞。

4、因地震、火災、水災或其它等不可抗力造成的產品故障或損壞。

產品發生故障時，請速與我公司客服取得聯系。感謝合作！
