1 產品概述

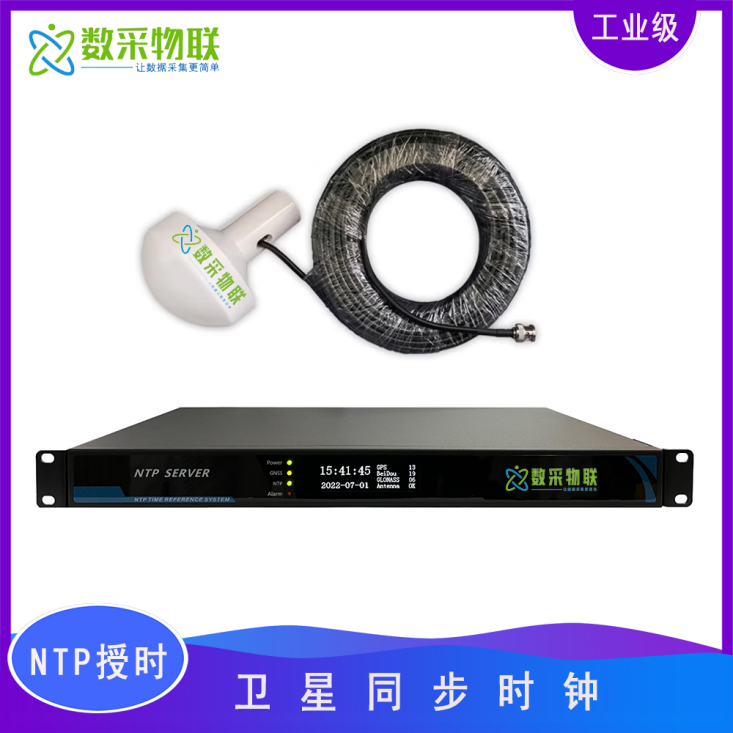

DAQ-GP-CKS授時服務系統，由上海數采物聯網科技有限公司推出的一款高精度的時間同步設備。該產品采用表面貼裝技術及高速芯片控制，具備高精度、高穩定性、低積累誤差、環境適應性強的特點。

該NTP 網絡(luò )時間服務器可接收 GPS，北斗，GLONASS，Galileo 和 QZSS 等衛星定時信號，能提供基于 UTC 標準時間及自我完善性監控的、高穩定的一級時鐘同步信號。采用了閉環控制守時技術，系統具有自我學習功能，獲取高穩恒溫晶振的老化漂移等特性，即便衛星信號中斷或出現干擾故障后，仍能在一定時間內輸出精確的時間同步信號，實現高精度的守時。裝置提供豐富的接口形式（包括RS232、RS422/485、IRIG-B（DC/AC）、TTL脈沖、差分脈沖、空接點脈沖、NTP網絡(luò )對時等），支持接口擴展及多路秒、分、時脈沖輸出（格式可靈活轉換），便于與各類設備單向或雙向通訊?？蓮V泛應用于電力系統、網絡(luò )同步、通訊、交通管理、國防等領域。其操作簡便、性?xún)r(jià)比高，支持無人值守運行。

2 服務理念

我司鄭重承諾:

您購買的不僅僅是產品，還有細致、周到的技術支持服務?。?！( =^_^= )

本產品，現場只需普通工人接電安裝即可! 無需調試！

我們免費提供遠程指導，遠程配置調試服務，將數據發送至用戶指定的云平臺。

免費提供物聯網方案咨詢服務！

3 工作原理

此產品采用現代閉環控制守時理論和卡爾曼數字濾波技術，利用外部時間基準對恒溫晶振或銣鐘進行控制。系統輸出的 1PPS 信號由內部時鐘源分頻得到，使輸出的 1PPS 信號同步于外部時間基準輸出的 1PPS 信號的長期穩定值，克服了由于外部時間基準的秒脈沖信號跳變所帶來的影響，因此輸出的時間信號不但與外部時間基準信號保持同步而且更加穩定。采用了閉環控制守時技術，系統具有自我學習功能，自動記憶恒溫晶振的老化等漂移特性，即便授時模塊參考信號中斷或出現干擾故障后，仍能在一定時間內輸出精確的時間同步信號和頻率標準信號，實現高精度的守時。

4 產品特性

4.1 GNSS 衛星接收機

接收類型：   北斗/GPS/GLONASS

定時精度：≤30ns，

跟蹤靈敏度：≤-160dBm，

4.2 IRIG-B(DC)輸入

硬件接口：2 路 RS422/485（可選光纖輸入），

同步誤差：≤200ns，

4.3 IRIG-B(DC)輸出

硬件接口：5 路 RS422/485（可選光纖輸出），

同步精度：≤200ns，

4.4 NTP 授時輸出

硬件接口：1 路 RJ45 電口（可擴展多路），

授時精度 ：0～10ms（典型值 1ms），

吞吐量：≥4000 次/秒

4.5 1PPS /1PPM空接點

接口：5 路空接點，

同步誤差：≤3us，

外接電壓：≤220VDC，

電流：≤20mA

4.6 環境特性

工作溫度: 0℃~+50℃ ,

存儲溫度:-30℃~+70℃ ,

相對濕度:≤90%（40℃)

4.7 供電電源

交直流 ：220V±10%， 50Hz±5%，

功率小于 30W（可選雙電源冗余配置）

5 產品特點

性?xún)r(jià)比高，應用廣泛；

授時精度高；

完全保證數據安全性，可全設置同 一個網段或者不同網段，支持多種 流行的時間發布協議；

多種授時接口輸出，可自由組合， 最多可同時輸出120組授時接口；

整體功耗小，采用無風扇設計，運行可靠穩定的特點。

6 注意事項

北斗/GPS信號不能穿透建筑物、高山和障礙物。當選擇天線的安裝位置時應遵循

以下標準：

1） 天線最好在一個平臺上，遠離如電梯、空調電子設備或其他電器。

2） 天線盡可能在水平視野里無阻擋。

3） 天線平臺上的單元表面可能產生反射信號，會(huì )降低接收性能。

4） 天線位置應當至少遠離金屬物體 4 米遠。

5） 兩個天線之間至少間隔 3 米。

注：當安裝天線時下列情況應當考慮到：

1) 直接照射到天線上的高功率雷達信號可能影響天線的前置放大器。

2) 高功率廣播發射機產生的頻率在幾兆赫的載頻諧波信號(1.6GHz)可能會(huì )使

接收機阻塞。

3) 在高壓線下安裝天線時，應特別小心注意不要和這些線接觸，以免損傷天

線和設備。

4) 天線系統接地和同軸電纜引入保護。

5) 除了考慮位置和安裝因素，為了避免電壓涌入和靜電泄放，地線系統應當

考慮。接地線規格和安裝應遵循本地建筑物要求和電信工程接地規范。建議最小

的地線線徑是Ф2.5～3mm。注意：天線系統接地不能和空調、電動機、水泵馬

達的地導體接在一起，否則它們將把噪聲引入天線系統。為了設備的正常工

作，分離的地線系統是必要的。

7 典型應用

廣泛應用于電力，交通 ，通信，金融，國防等需要對時，守時的領域。
