青海110kv變電站

威勝電能量采集終端IEC102協議數采案例

一、項目背景及需求

項目地點：青海省海西州格爾木市西豫有色金屬110KV變電站

項目背景：近期，北京某科技有限公司找到我們，要采集該變電站威盛信息技術的電能量采集終端（WFET-3000），采集終端的內部協議為IEC102協議，需要實現IEC102協議的數據采集。

項目目的及難點：實現威勝電能量采集終端的數據采集，IEC102協議轉換為MODBUS TCP協議，對接上位機。低成本方式實現，IEC102協議不同于其他常規協議的采集，協議結構復雜：IEC102 協議是用于電力系統電能累計量傳輸的標準協議，采用分層結構設計，包含應用層、鏈路層等多層協議棧，各層協議均有嚴格的格式和交互流程要求，理解和實現起來具有較高難度。數據類型多樣：支持多種數據類型的傳輸，如電能量數據、狀態數據、參數數據等，不同類型數據的編碼方式、傳輸規則存在差異，增加了采集的復雜性。協議細節繁瑣：包括幀格式定義、差錯控制機制、鏈路建立與釋放流程等諸多細節，任何一個環節的理解偏差都可能導致采集失敗。

威盛電能量采集終端

 威盛102協議報文示例

針對IEC102協議采集難點，技術層面開發定制對應IEC102協議采集軟件及驅動，實現客戶軟件及硬件方式采集。

二、項目實施技術方案

客戶現場配合，搭配我司數采物聯DAQ上位機數據采集軟件，現場串口接線對接本地服務器（上位機電腦），本地服務器（上位機電腦）安裝上位機軟件，串口形式接線對接上位機，搭配測試采集成功，解決協議讀取解析難關，最終落地環境以硬件產品實施。

研發及測試過程

根據提供的對應協議說明及點表信息，上位機配置相關點位，對接調試后，實施采集。

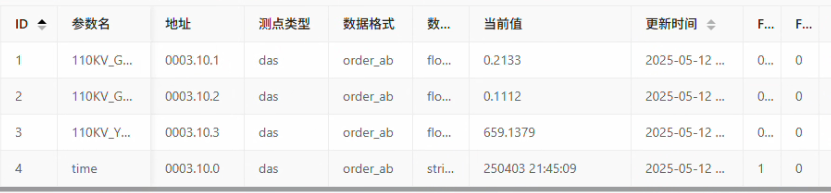

數據采集示例

協議采集成功，轉modbus TCP功能對應硬件，使用我公司產品通訊管理機（DAQ-GP-DPU102），組網方式如下圖

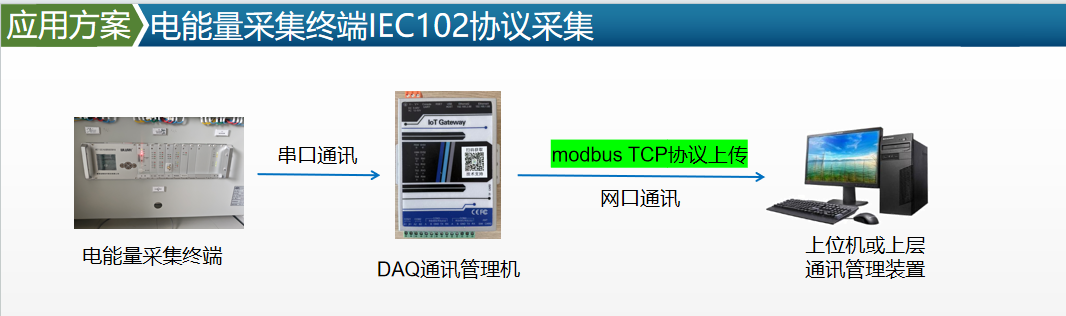

采集方案拓撲圖

三、現場安裝實施及數據對接

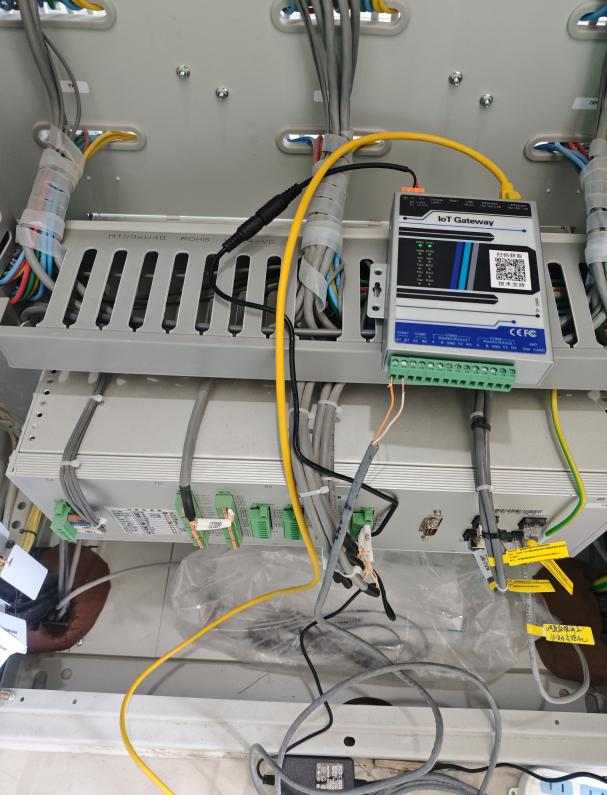

現場安裝實施，電能量采集終端通過串口接入通訊管理機，通訊管理機供電布線，上層網口modbus TCP輸出布線。

產品及現場安裝實施

三、實施數據采集最終展示

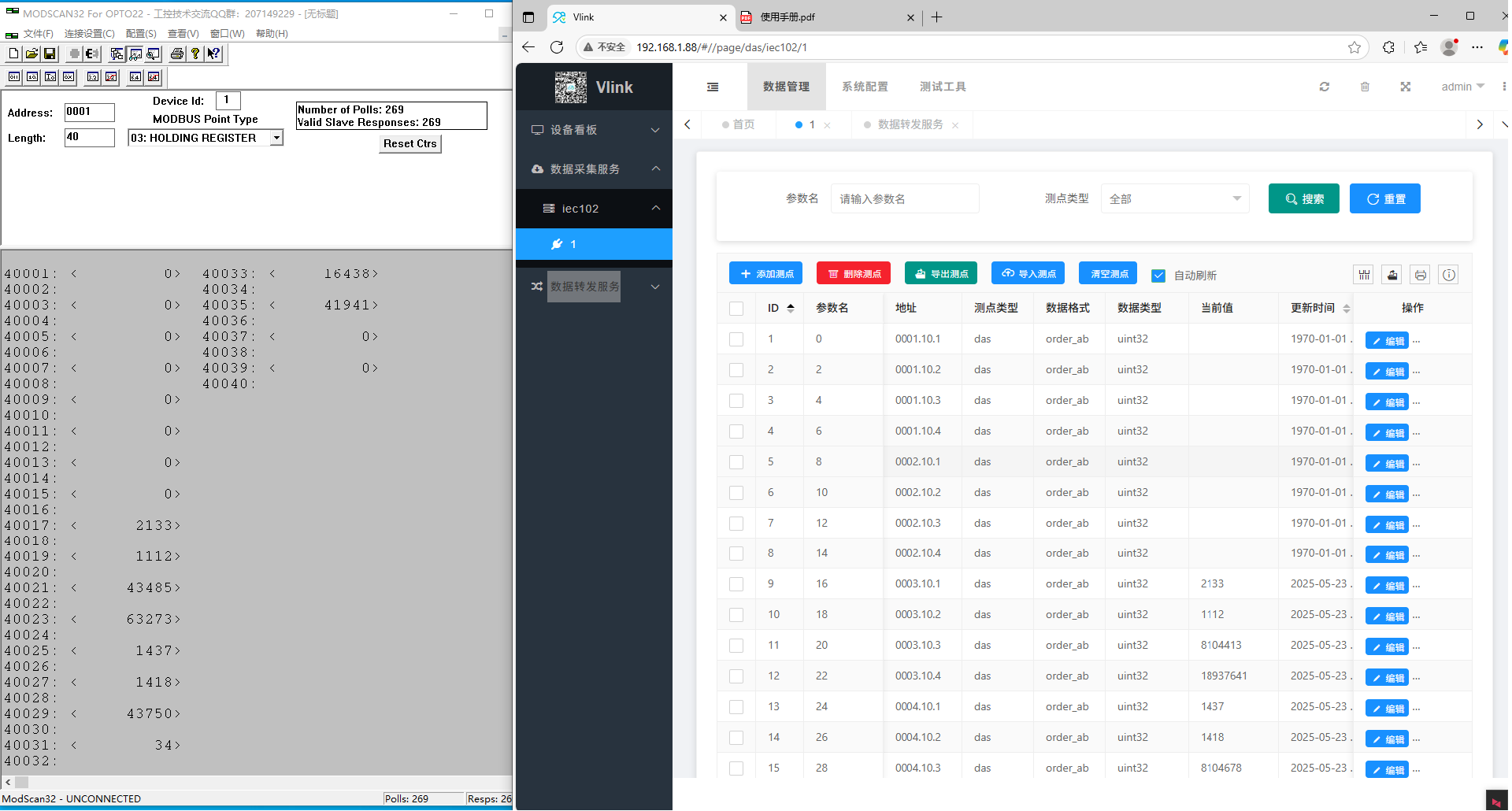

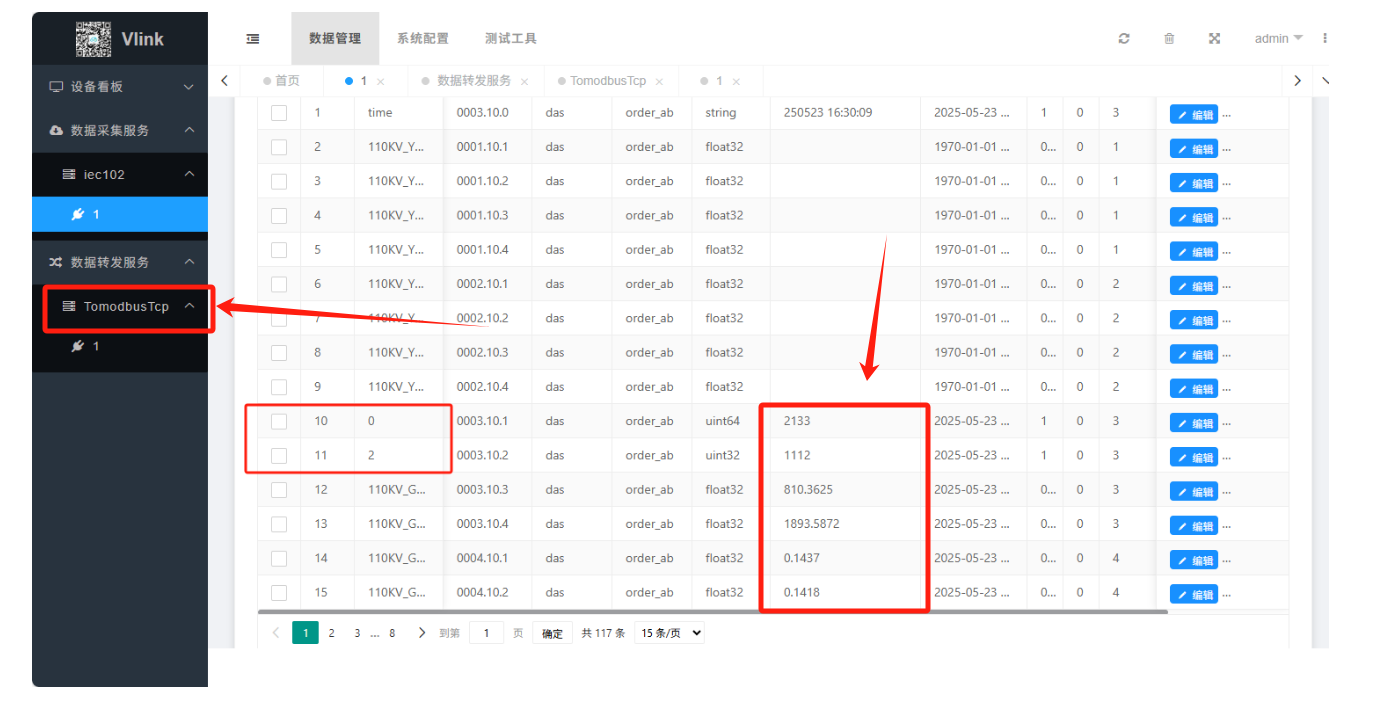

針對采集數據字段，客戶主要體現電量，其他電量信息沒有推送，對接數據示例（下圖），數據成功對接。
