一、項目背景及需求

項目地上海市，對應軌道交通分布式光伏數采項目，分屬光伏發電數據采集。上海軌道交通江楊北路基地，殷行基地，九亭基地，嘉定賽車場基地，北翟路基地，劍川路基地，平莊基地，富錦路基地等地方，對光伏計量柜上的國網電表，安裝無線抄表設備，實現遠程抄表及平臺報表體現功能。

需求：根據客戶要求，對光伏柜內國網光伏電表數據進行采集統計，整合數據，按要求做到電站月發電參數的統計，解決人工計算困擾，平臺報表體現。

實施：2023年11月份開始由某科技公司作為實施運維方，我司（數采物聯）提供紅外電表數據采集產品（SC-GP-IR4G）及配套數采平臺作為產品供給方。

二、分布式光伏電表數據采集

2.1 適配電表及采集產品

適配國網協議（614/645協議、698協議），紅外采集方式安裝實施。

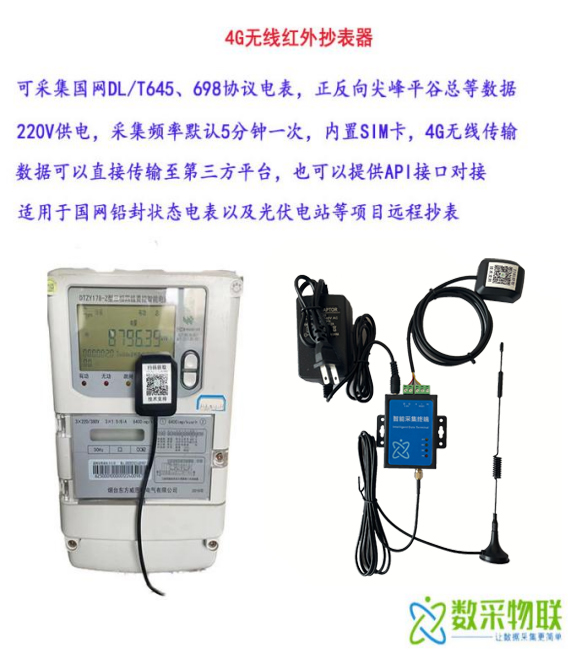

SC-GP-IR4G無線紅外抄表終端是上海數采物聯網科技有限公司推出的一款基于紅外通訊，4G無線傳輸，直流寬電壓供電的通用電表燃氣表抄表終端，可

采集國網電表（支持645及698協議）的電能數據、電壓、電流、功率因數等電參數數據。

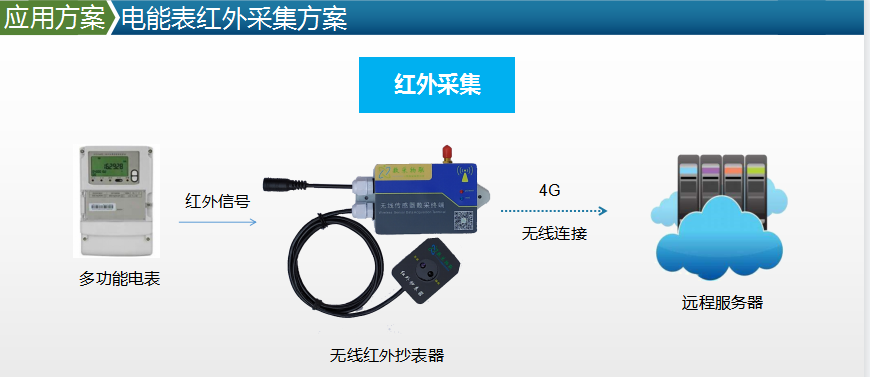

紅外抄表原理簡介：紅外光電探頭通過紅外光口定時讀取智能電表的參數信息并上傳。紅外抄表器具有紅外信號調制與解調的功能，將二進制數字信號調制成38KHz 頻率的脈沖序列，并驅動紅外發射二極管以紅外光脈沖的形式發送出去；收發器將接收到的光脈轉換成電信號，再經過放大、濾波等處理后送給解調電路進行解調，還原為二進制數字信號,經過報文解析后，按照指定格式（如json）發送至服務器。

無線紅外抄表終端支持采用4G通信方式，大大簡化現場部署時間和降低施工費用。本終端支持各種具備紅外通信接口的電表、燃氣表等儀表的抄表場景，適用于電能表數據采集、智慧城市數據采集、電力監控數據采集、節能減排數據監控系統數據采集、能耗監控系統數據采集、光伏系統數據采集、智能監控數據采集、機器人數據采集、智慧安防系統數據采集、云平臺系統數據采集；電能表校驗檢驗測試臺;特別適合光伏發電系統電能抄表和供電局國網電表總表鉛封完全封閉狀態，不可開啟任何封印的情況的抄表。

2.2 電能數據采集實施流程

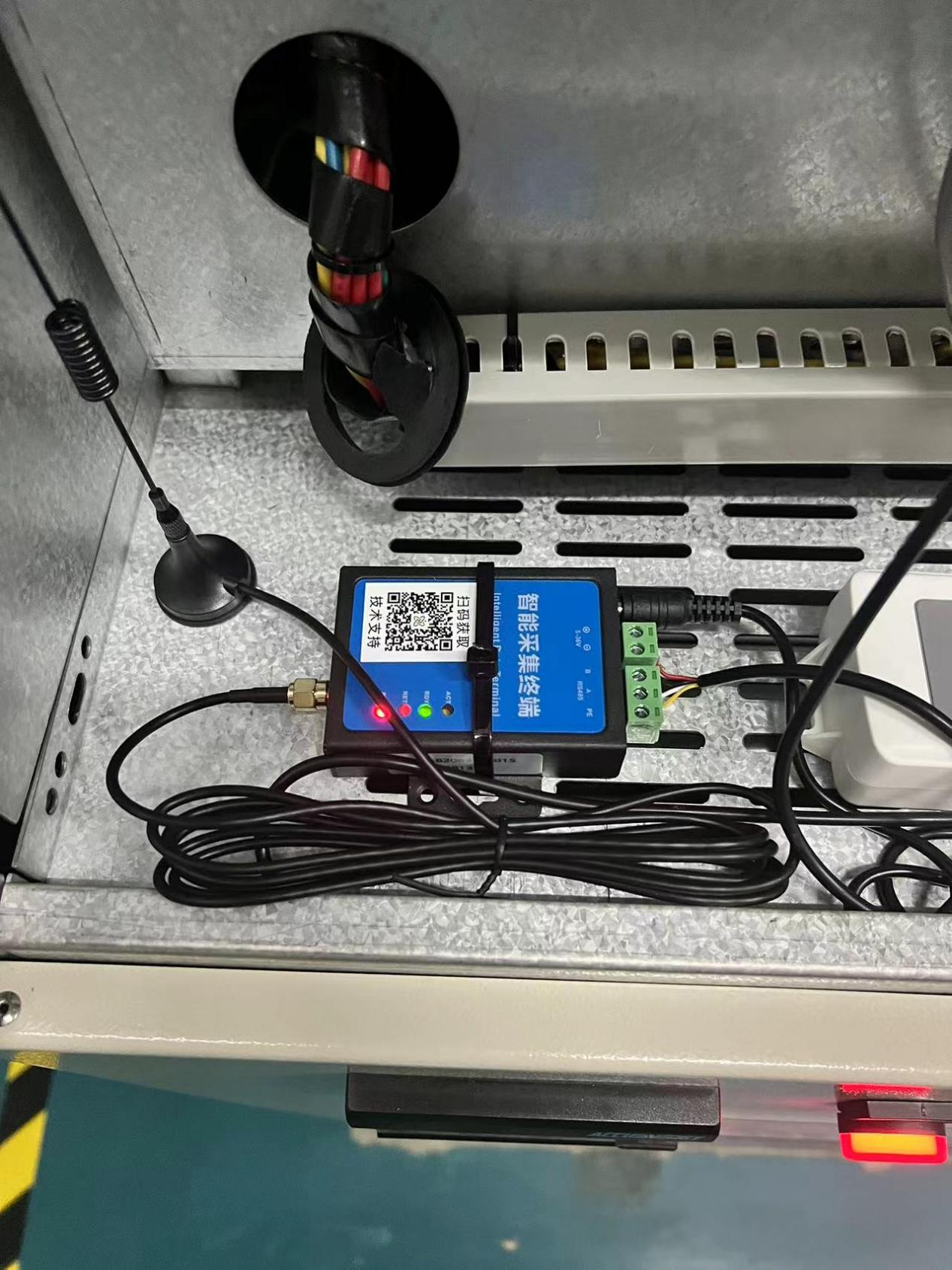

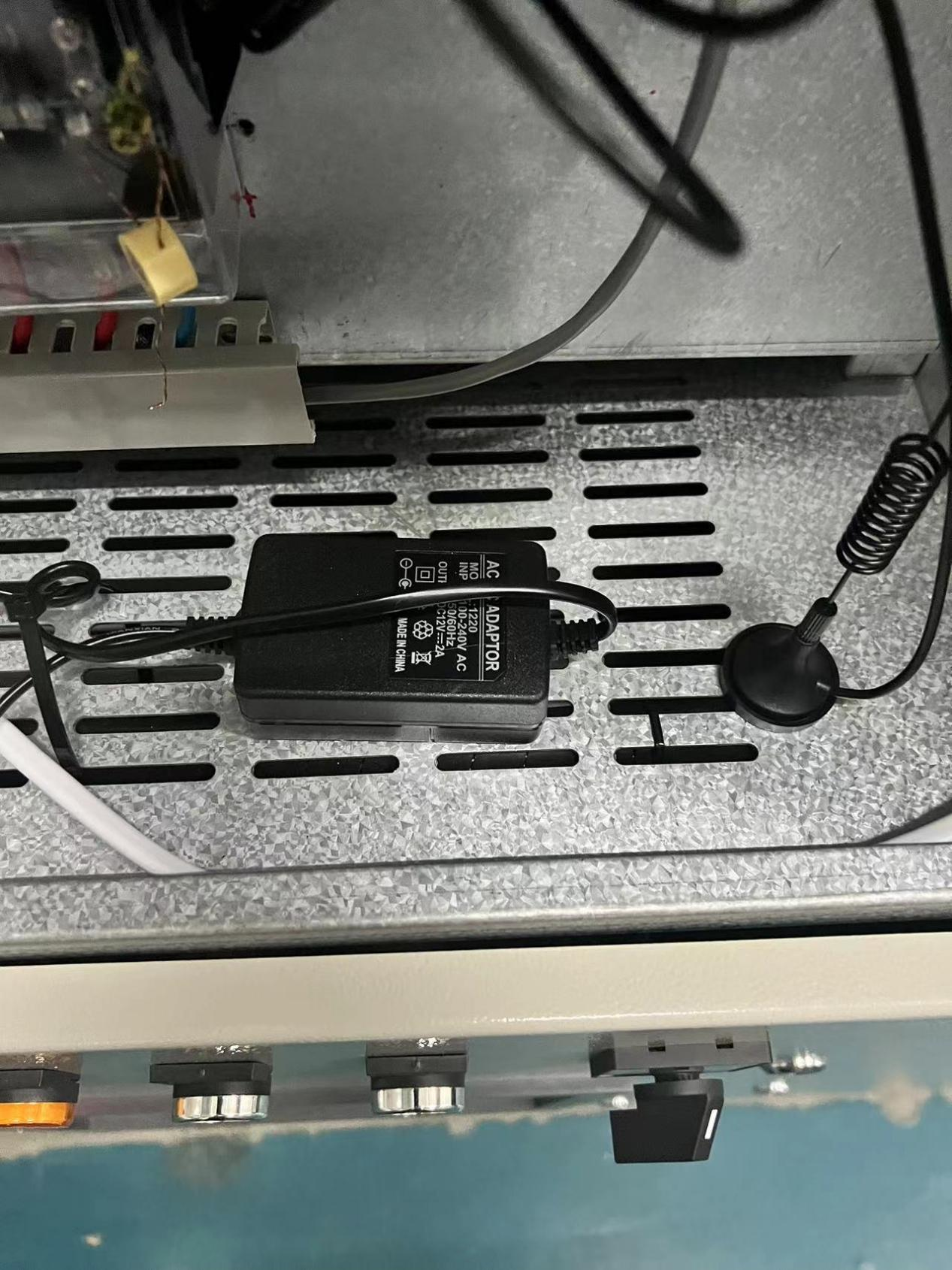

產品包含：適配器、4G智能采集終端、紅外探頭（配套3M膠）、4G吸盤天線

2.2.1  電表采集安裝實施影響因素

1）電表是否為國網協議，是否具備紅外通訊口，紅外通訊口是否為遠紅外（存在近紅外通訊口情況，可以實施，但是所用紅外探頭不一樣）。

2）信號影響：電表所處環境，地下配電箱（地下室），對4G信號的影響（沒有信號，無法傳輸）。針對密封鐵皮箱，天線需要引申外拉出來。

3）供電：現場需要能取到220VAC交流電或者12VDC直流電。

4）紅外探頭對應安裝最好可以緊貼紅外通訊口，現場存在不能打開電表柜的情況，也可以隔著透明玻璃安裝。如果沒有透明玻璃，也不能緊貼電表安裝，紅外通訊采集方式將無法實施。

2.2.2 紅外安裝步驟

第一步：查看電能表實物照片，判斷是否具備遠紅外通信功能。如果具有遠

紅外通信窗口，則可以實施。如下圖所示：

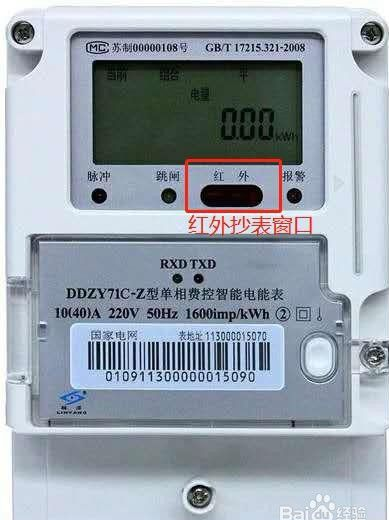

電表紅外抄表窗口

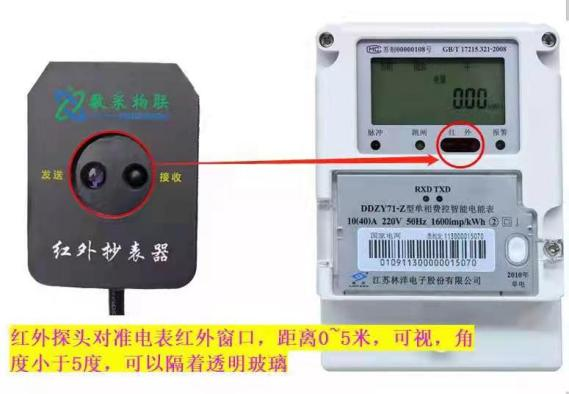

第二步：將紅外探頭對準電表的紅外窗口，距離0~5米，可視，角度小于5度，可以隔著透明玻璃。如下圖所示

一種是直接將紅外探頭對準貼在電表紅外窗口，接收效果更好（建議首選安

裝方式）。

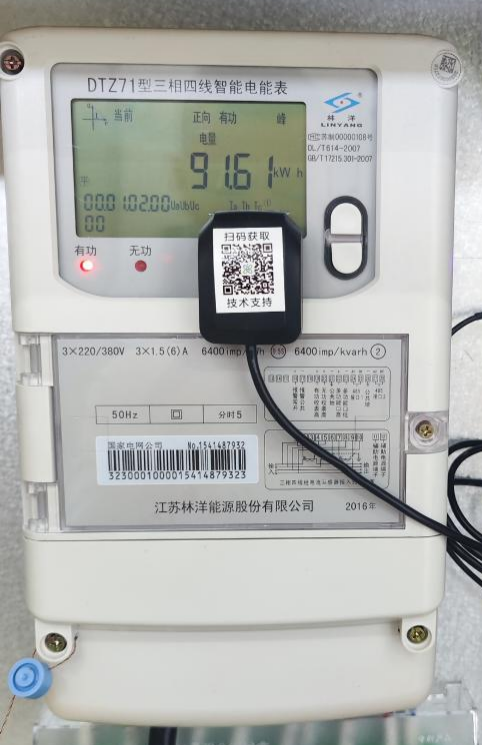

紅外探頭直接貼在電表上（舉例）

另一種是在無法打開電表柜門的情況下，可以貼在對準電表紅外窗口的玻璃外，如下圖所示：

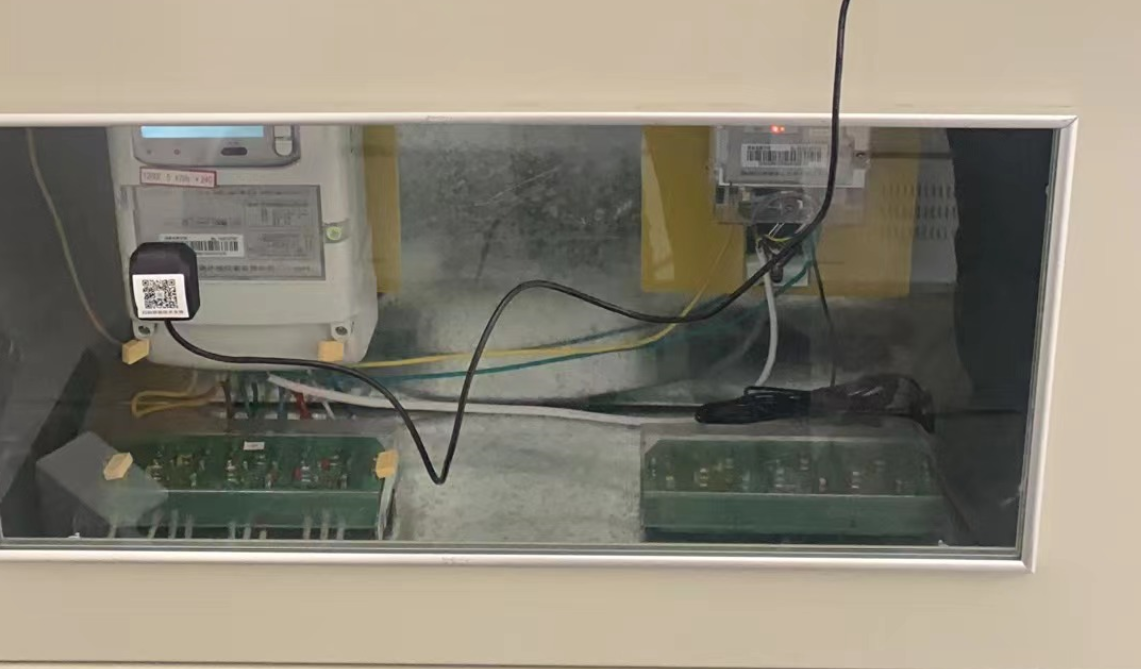

紅外探頭貼在玻璃外（舉例）

三、實施展示及狀態監控

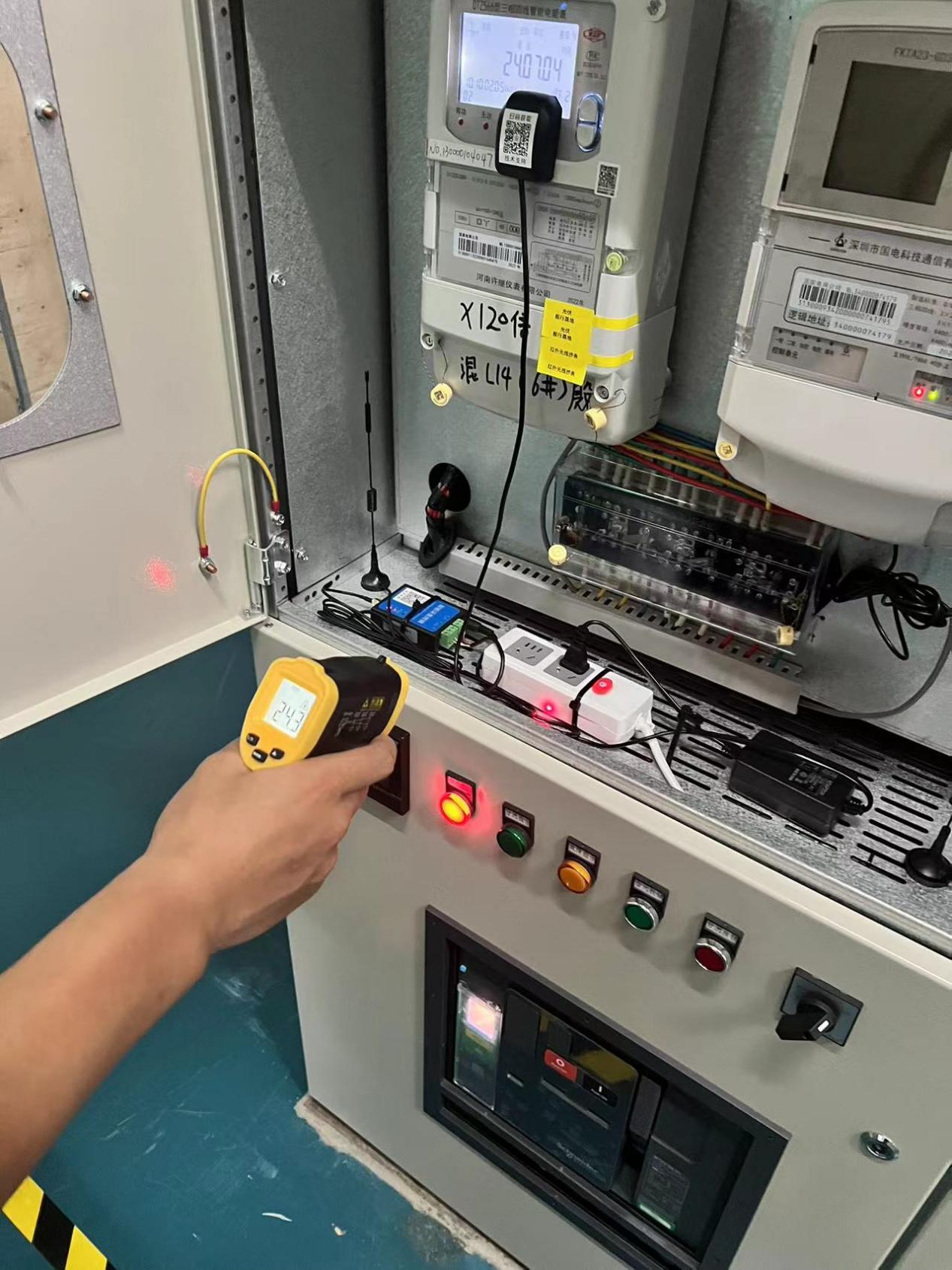

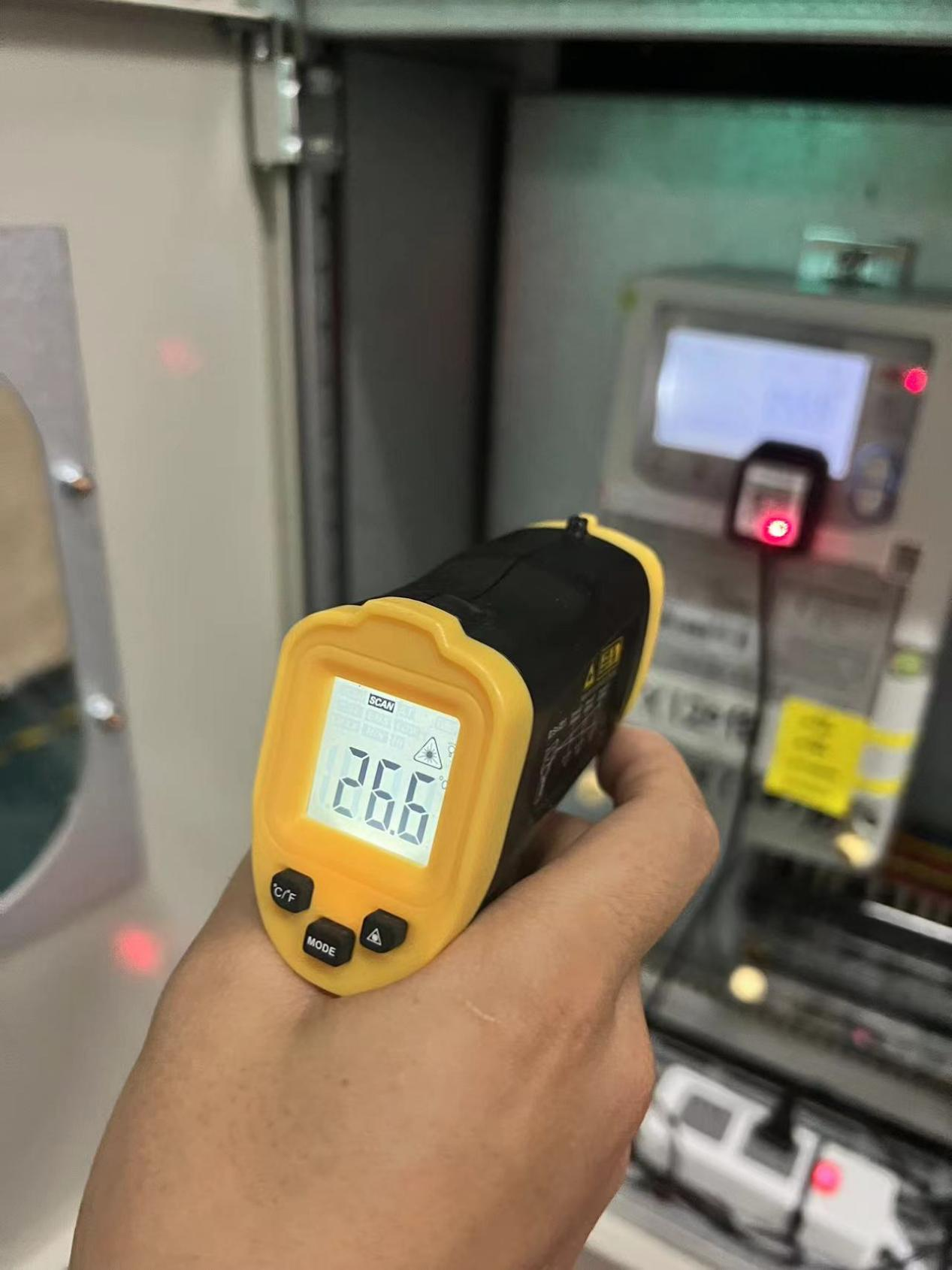

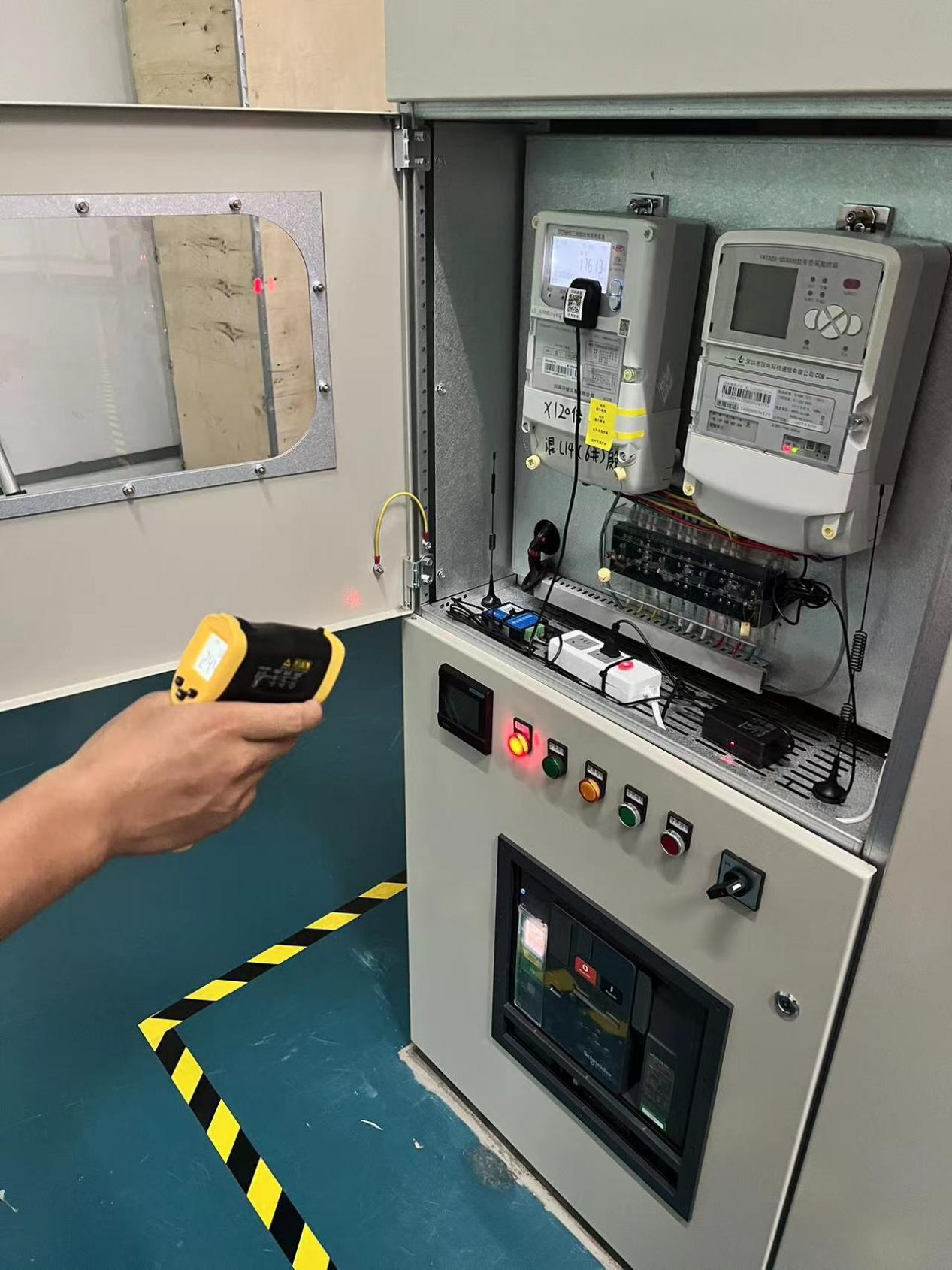

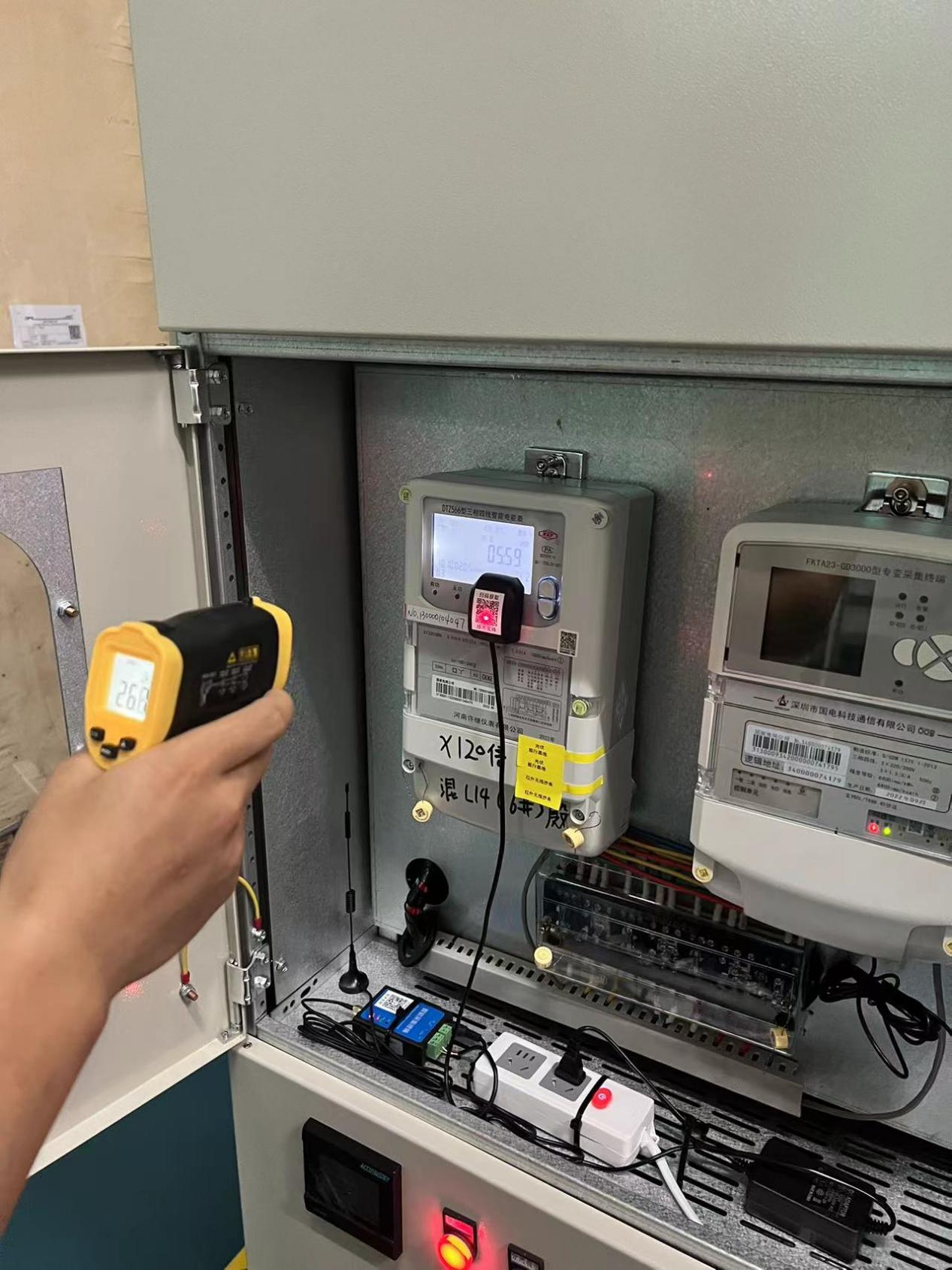

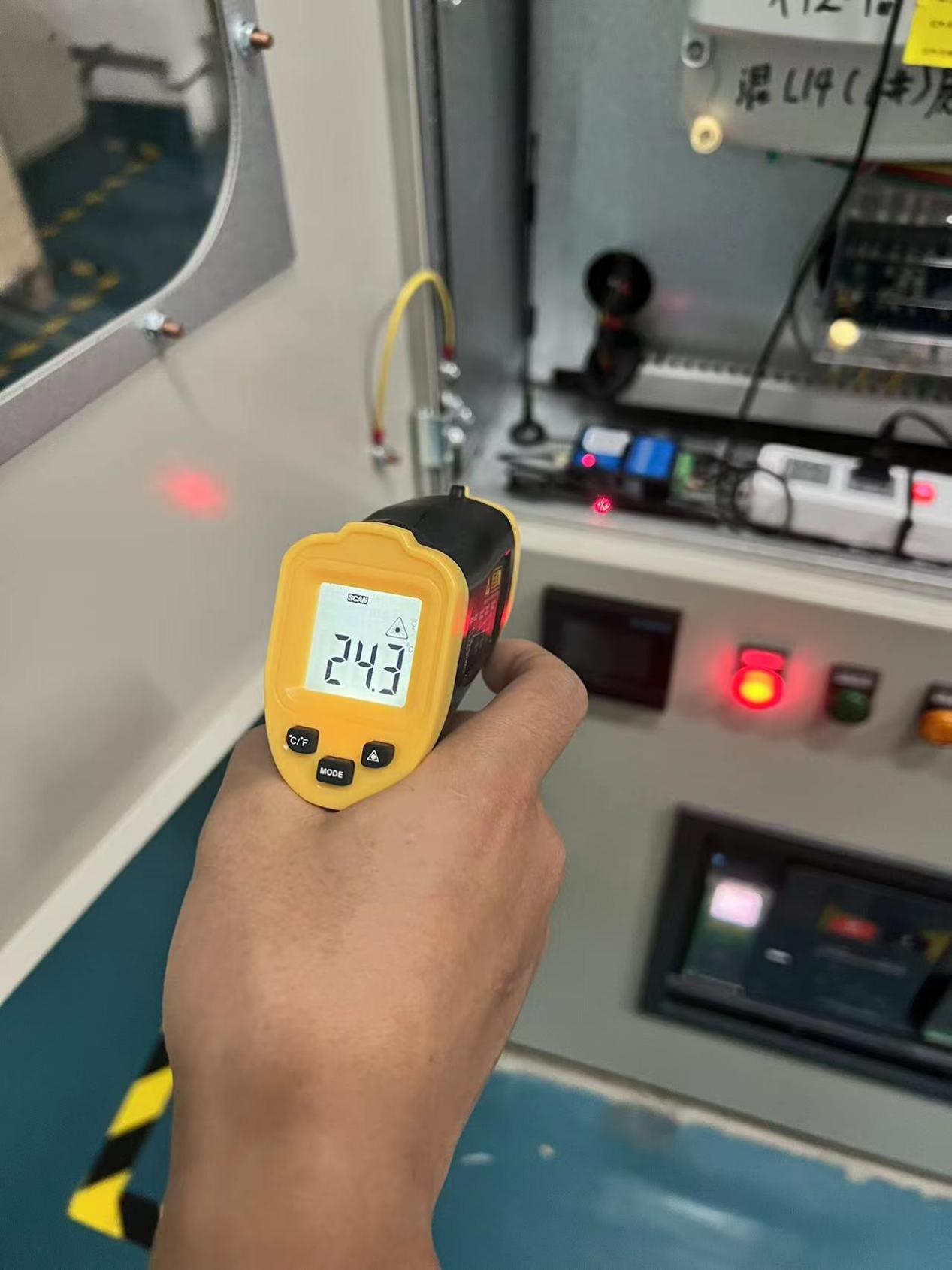

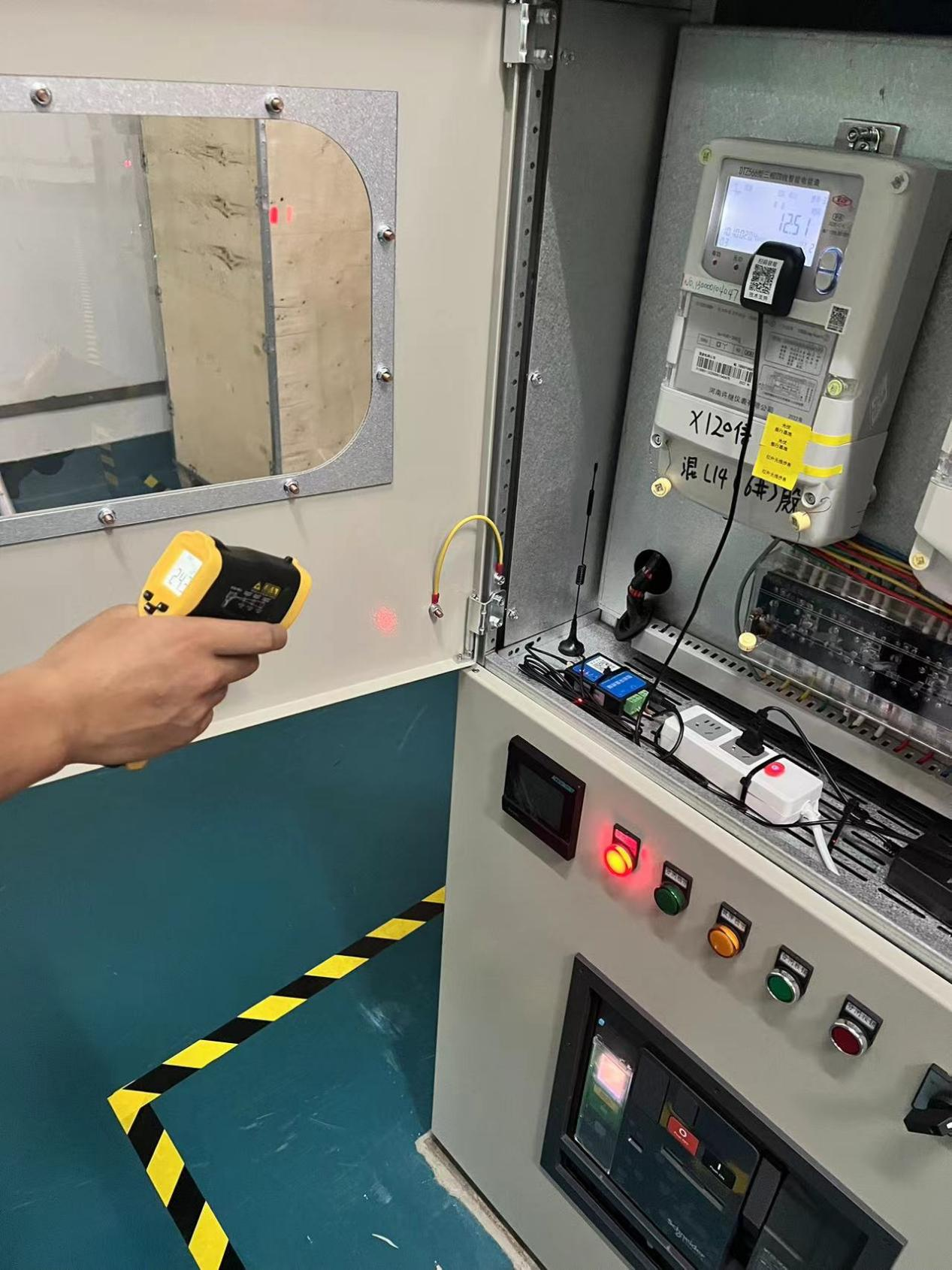

從2023年11月到現在，已經使用有半年多周期，通過運行溫度監測，使用過程中運行狀態良好，沒有不良情況出現。

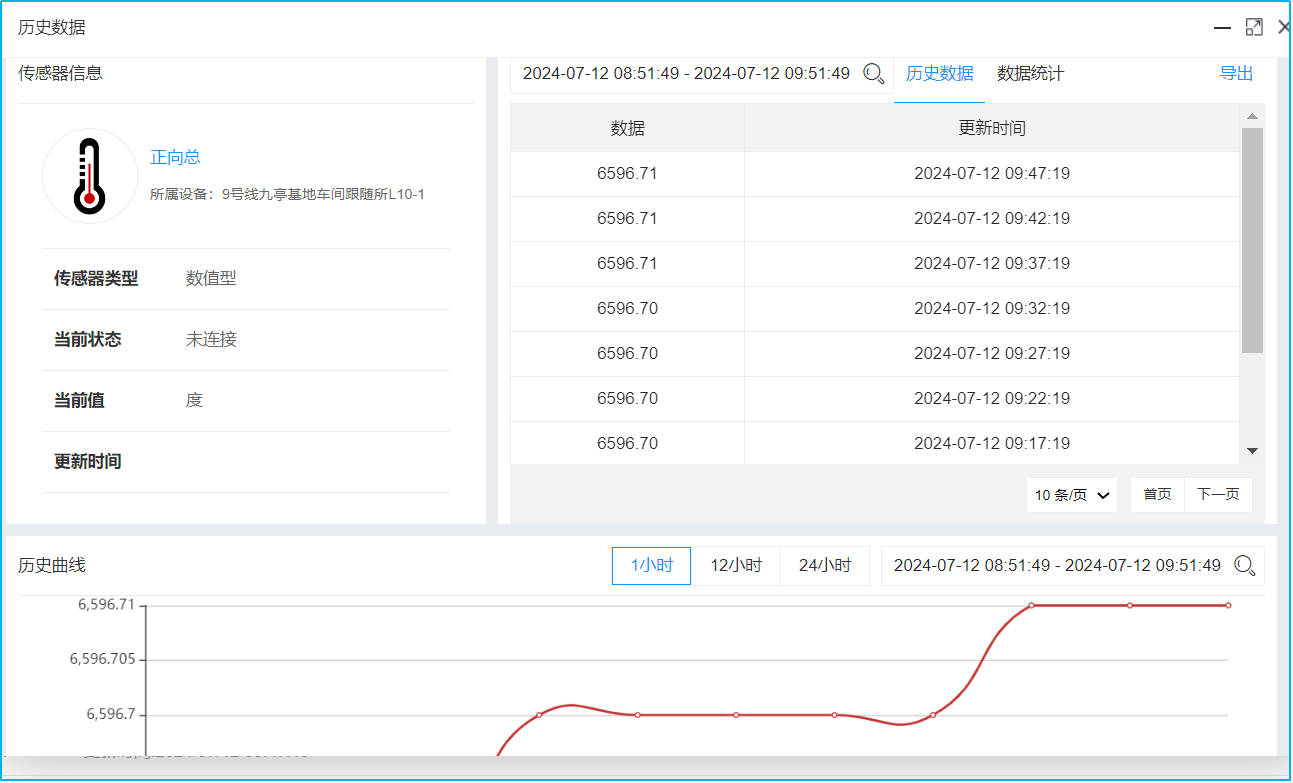

四、平臺數采成果展示
