一、背景

近年來，隨著國家分布式光伏的利好政策，各地分布式光伏裝機規模增加迅猛。分布式光伏具有間歇性、分散性、隨機性等特點，由于電網末端容量受限，海量分布式光伏接入電網可能引發電網潮流方向改變、局部電壓越限、繼電保護誤動等影響。

光伏發電逆變器數據，逐步成為國家電網管控對象。針對市場逆變器種類不一、接口不一等現象，需要統一協議對接，實現規范并網。

根據國網公司“現代先進測量體系建設三年行動方案”和《低壓分布式光伏計量采集典型設計方案》要求，為更好地適應分布式能源、儲能、交互式用能設施等大規模并網需求，需建設低壓分布式光伏“四可”能力，探索電網智能感知和靈活控制新技術，助力“以新能源為主體的新型電力系統”建設工作。

二、需求

湖北、陜西地區，分布式光伏發電并網項目，利用現有計量采集資源，構建“采集系統主站+采集終端+智能電能表+表后智能斷路器”的物理架構，實現低壓分布式光伏可觀、可測、可控、可調，即“四可”。

1.可觀-建立低壓分布式光伏運行集控微應用， 實現臺區終端、智能電能表、智能斷路器、光伏逆變器等設備的運行狀態在線監測。

2.可測-全部低壓分布式光伏用戶實現15分鐘級負荷數據全采集。對于重要臺區光伏用戶及關鍵數據實現 5 分鐘采集，試點探索 1 分鐘級采集。

3.可控-通過可觀可測數據，制定不同控制策略，實現并離網遠程即時控制。

4.可調-通過光伏逆變器的延伸采集控制，試點建設光伏發電功率柔性調節能力。通過對現場設備開展改造， 實現單戶柔控、群調群控。

三、實施

光伏規約轉換器（DAQ-GP-485HPLC），實現逆變器數據modbus RTU協議轉換為國網698.45協議，通過電力載波通訊（HPLC）方式受?chē)译娋W(wǎng)管控。

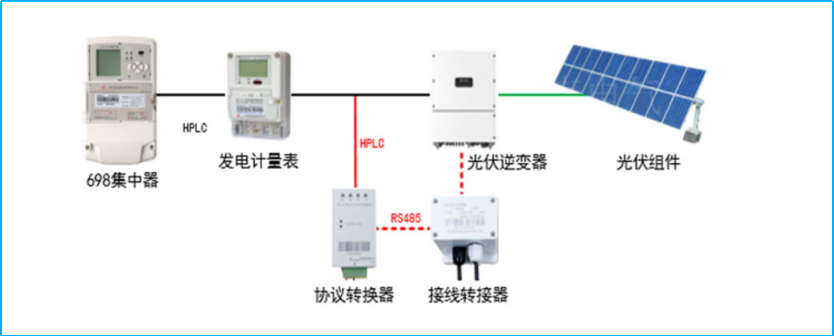

實施網絡(luò )拓撲圖

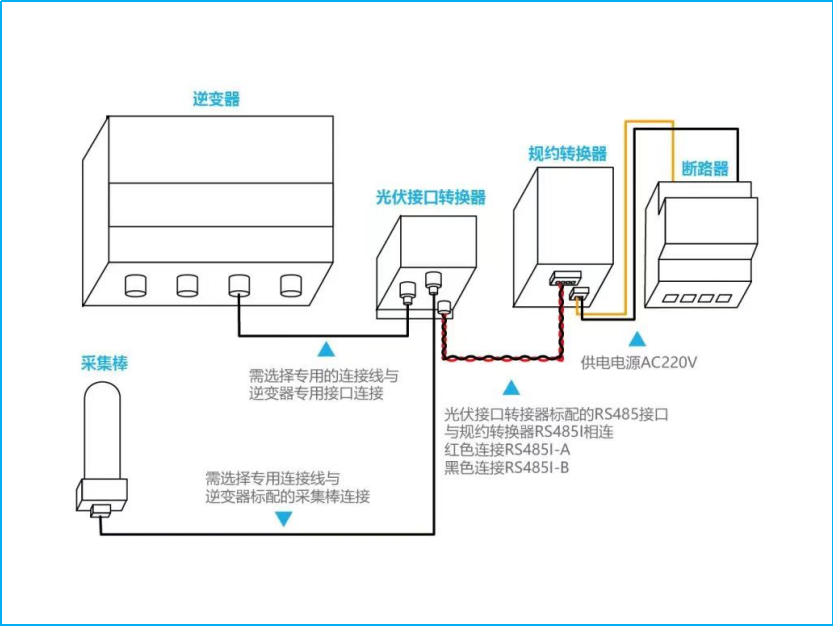

安裝示意圖

具體實施過程視現場逆變器種類、型號、接口類型的不同，也可以采用485直連方式單獨對接光伏規約轉換器（省去接口轉換器部分）。

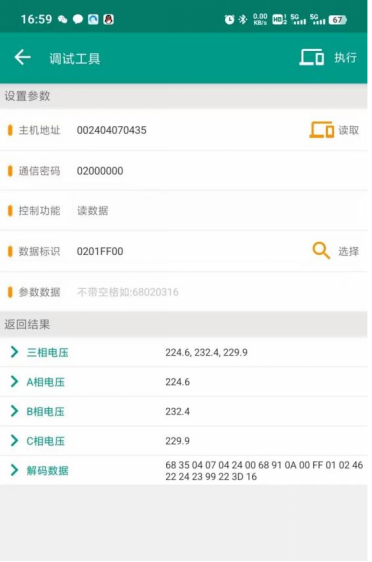

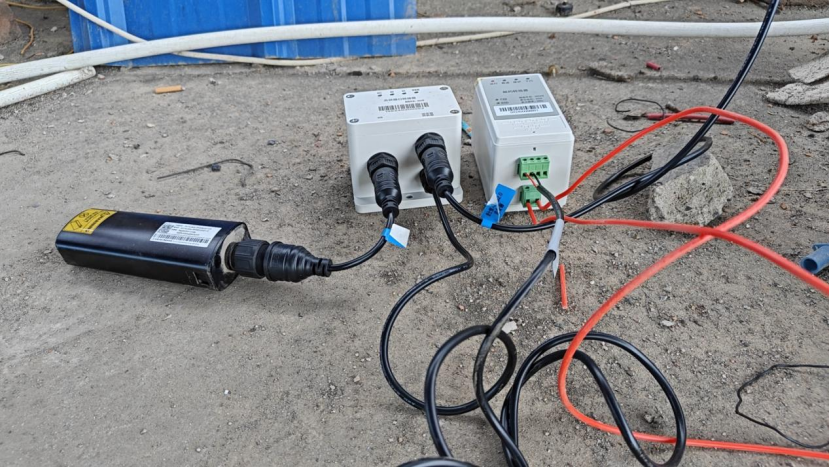

四、部分實施成果展示

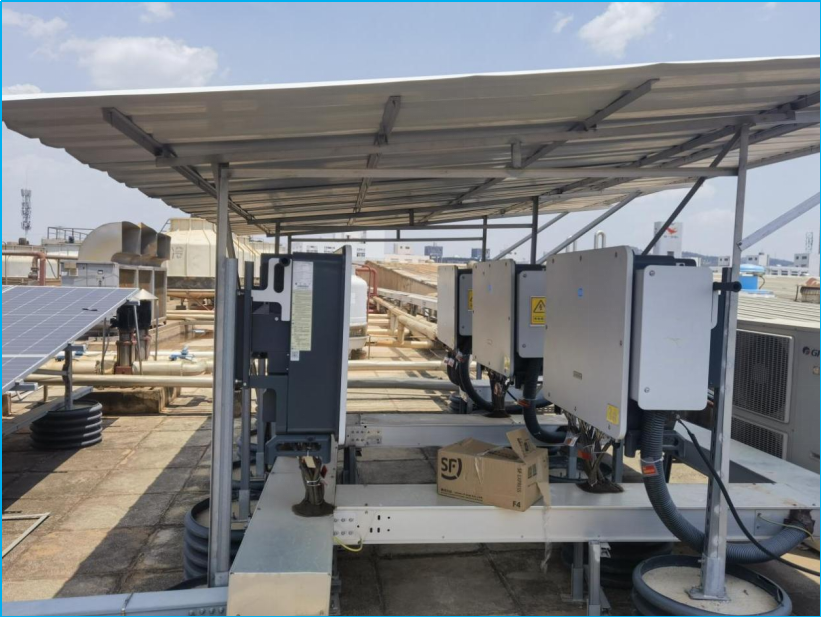

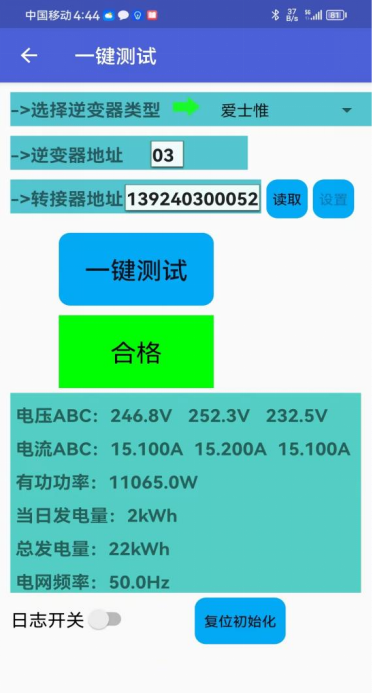

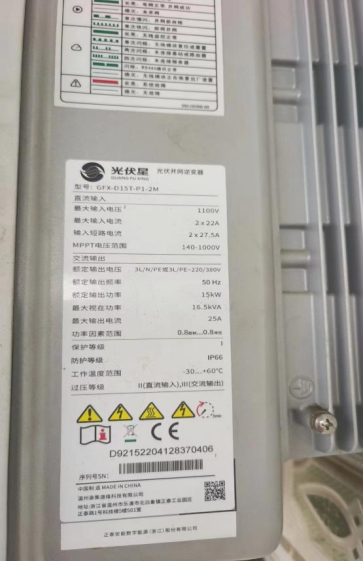

愛仕維逆變器實施案例

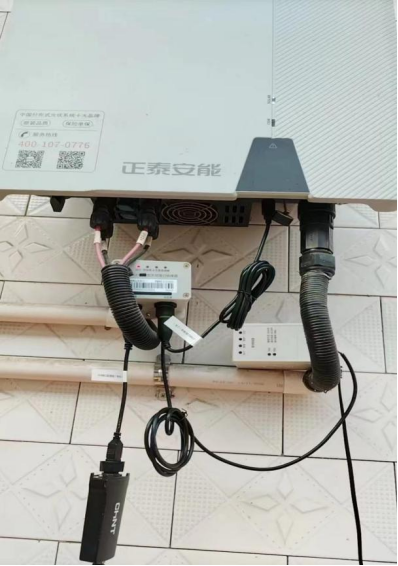

正泰逆變器實施案例

固德威逆變器實施案例（485直連方式）

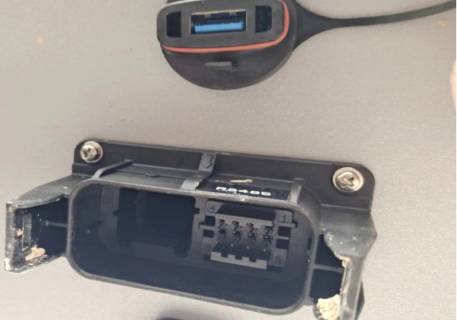

五、主流逆變器實物接口圖片

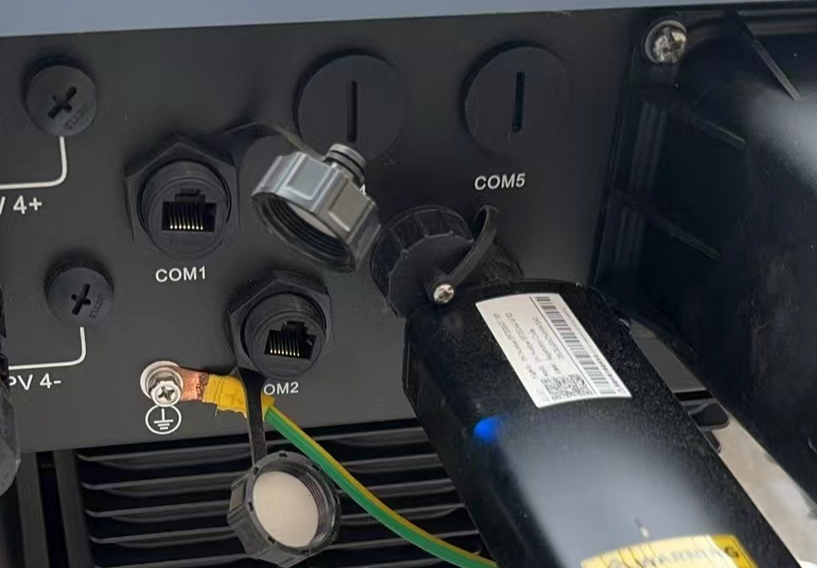

愛仕維逆變器（485直連對應網口，采集棒對應USB接口）

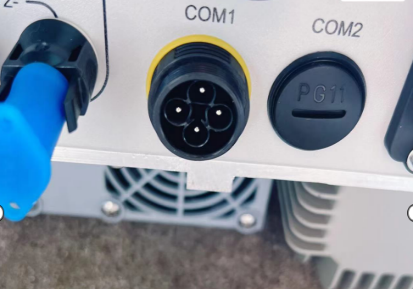

科士達（4針航插）

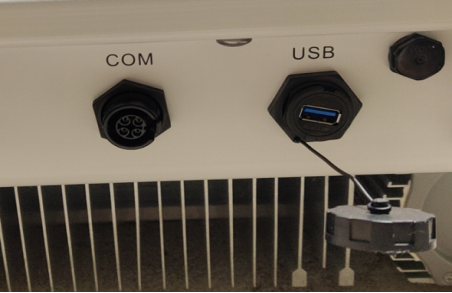

古瑞瓦特（485直連4針航插，采集棒是USB232）

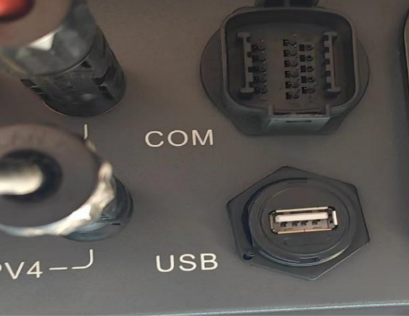

首航（485直連16針com口，USB232）

固德威（485直連8針COM口，采集棒USB口）
