一、項目背景及需求

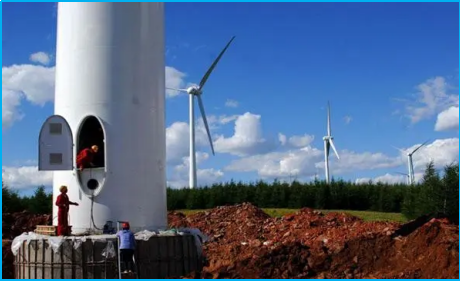

項目位于內蒙古自治區通遼市開魯縣，金風科技所屬風電項目，通遼市開魯縣民主村1號、2號風機、楊秀峰村3號風機、宏盛村4號風機合計4組風力發電機組數據需要監控上云，項目對應各個風機數據已經整合至集控服務器，對外輸出為IEC104協議。風力發電機組數據在原項目集控中心展示的同時，做到掌上實施監控和查看，實現風力發電機組運行狀態、數據采集上云等監控要求。

項目需求：需要實現4套機組IEC104協議數據的采集和云平臺展示。

二、風力發電機組數據采集

2.1 機組信息

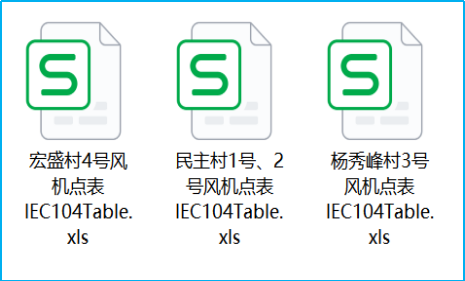

4組風力發電機組分布在3個集控服務器，根據IEC104協議點表信息實施采集解析。

2.2 數據采集實施流程

采集機組IEC104協議數據，4G無線方式上云，所用采集產品為我們公司通訊管理機搭配通用管理軟件實施采集，硬件產品包含：通訊主機、電源適配器、4G吸盤天線等

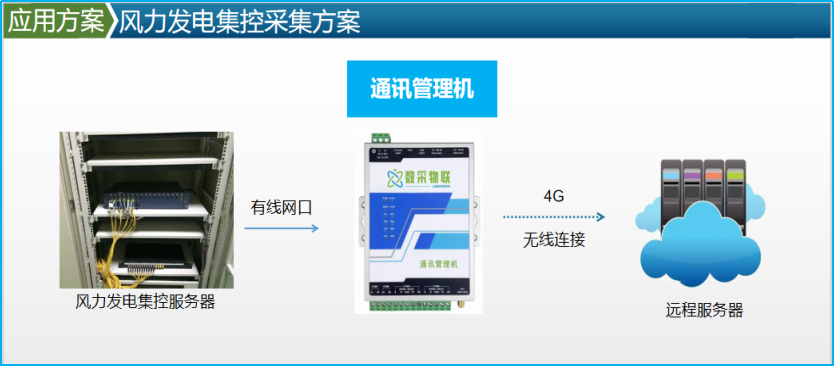

實施網絡(luò )拓撲圖

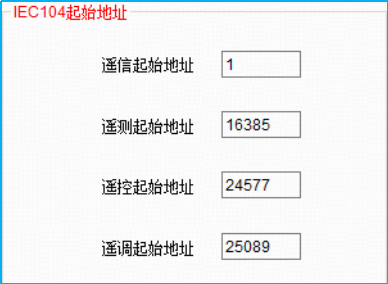

現場通過有線網口形式連通集控服務器和通訊管理機數據通道，根據數據點表信息，服務器IP地址信息，使用配套的通用管理軟件實施采集。

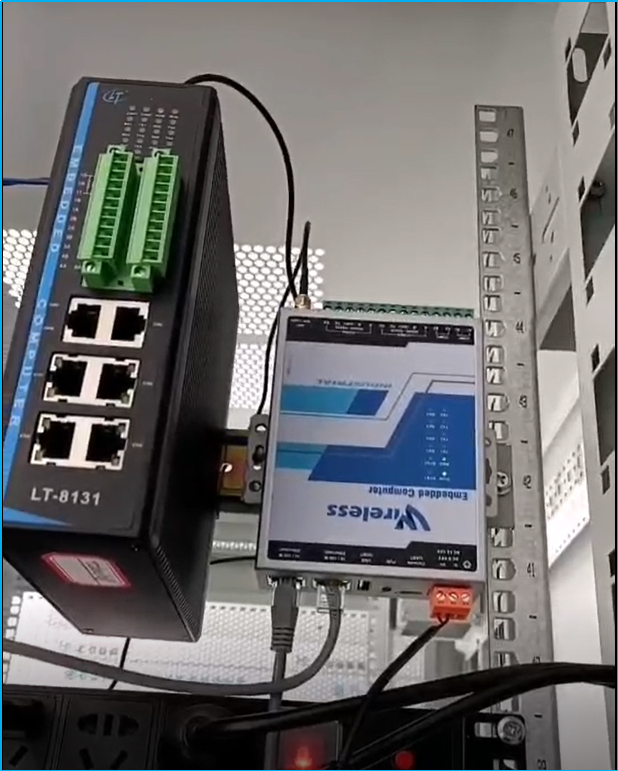

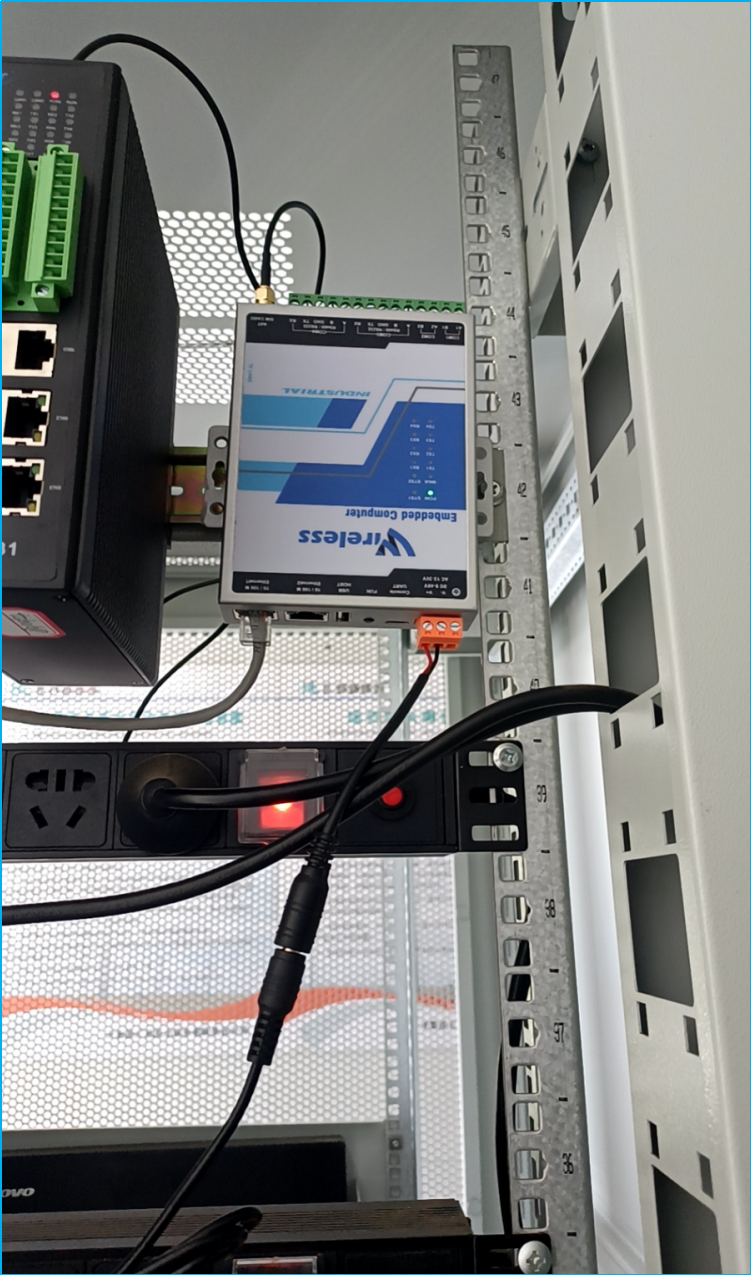

現場安裝實施圖

遠程調試配置軟件實施點表采集測試，實現本地數據采集，成功采集風機機組數據，驗證數據正確性。關于風機運行狀態，模擬值（0-9）分別代表風力發電機組的實際運行狀態（8個運行狀態）的轉換。轉換成功后，再配置到云平臺展示（手機APP同步展示）。

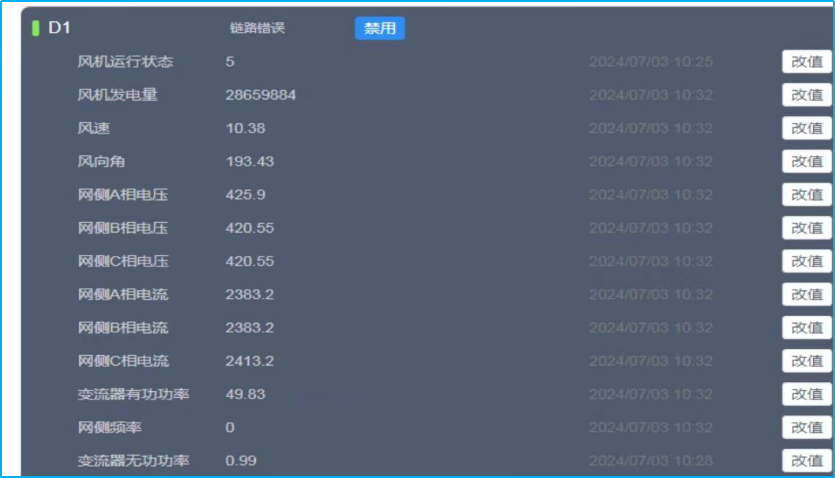

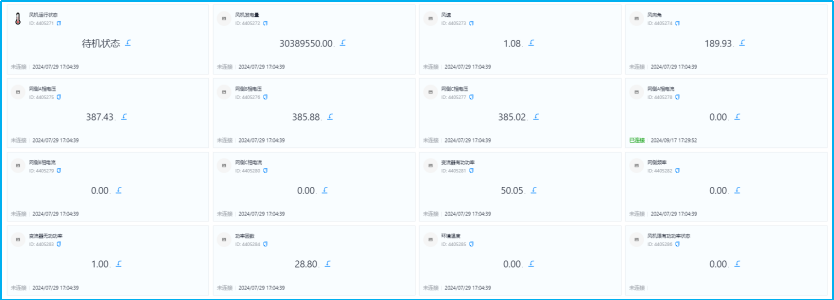

本地軟件采集數據展示

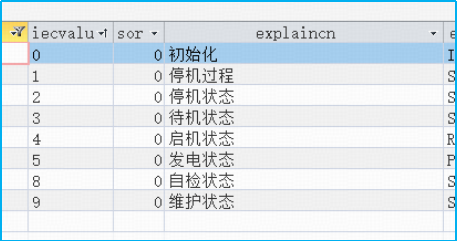

風力發電機組狀態模擬值

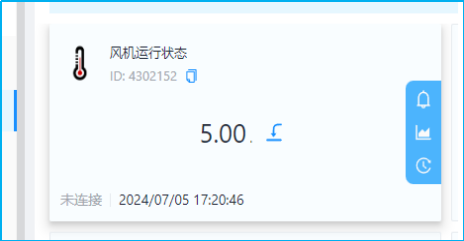

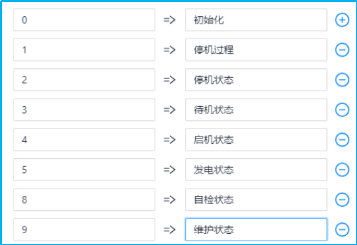

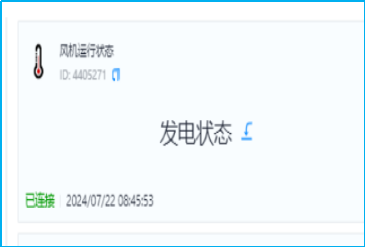

風力發電機組狀態模擬值轉換為實際狀態體現

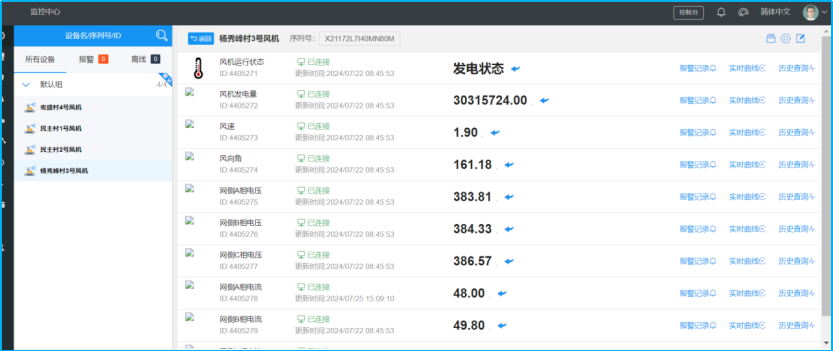

三、平臺數采成果展示
