1 項目背景

xx新能源龍頭企業，為全面貫徹高質量發展要求，堅定工業強省戰略，推動制造業數字化轉型為路徑，以產業科技創(chuàng )新為動力，促進產業鏈群融合互動發展，加快推進新型工業化建設。

2 項目需求及現場調研

采集設備工藝參數，打造數字孿生3D可視化平臺，實時展示車間實況。

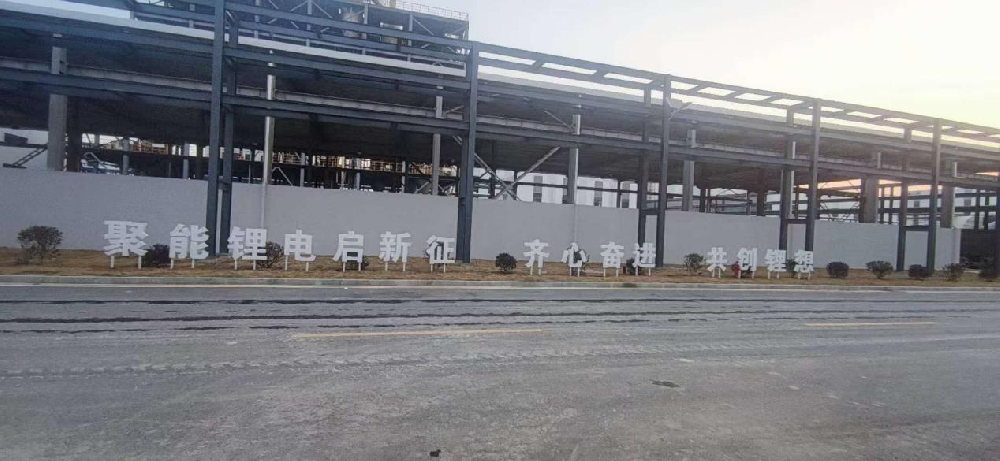

工廠情況：

數采設備清單：

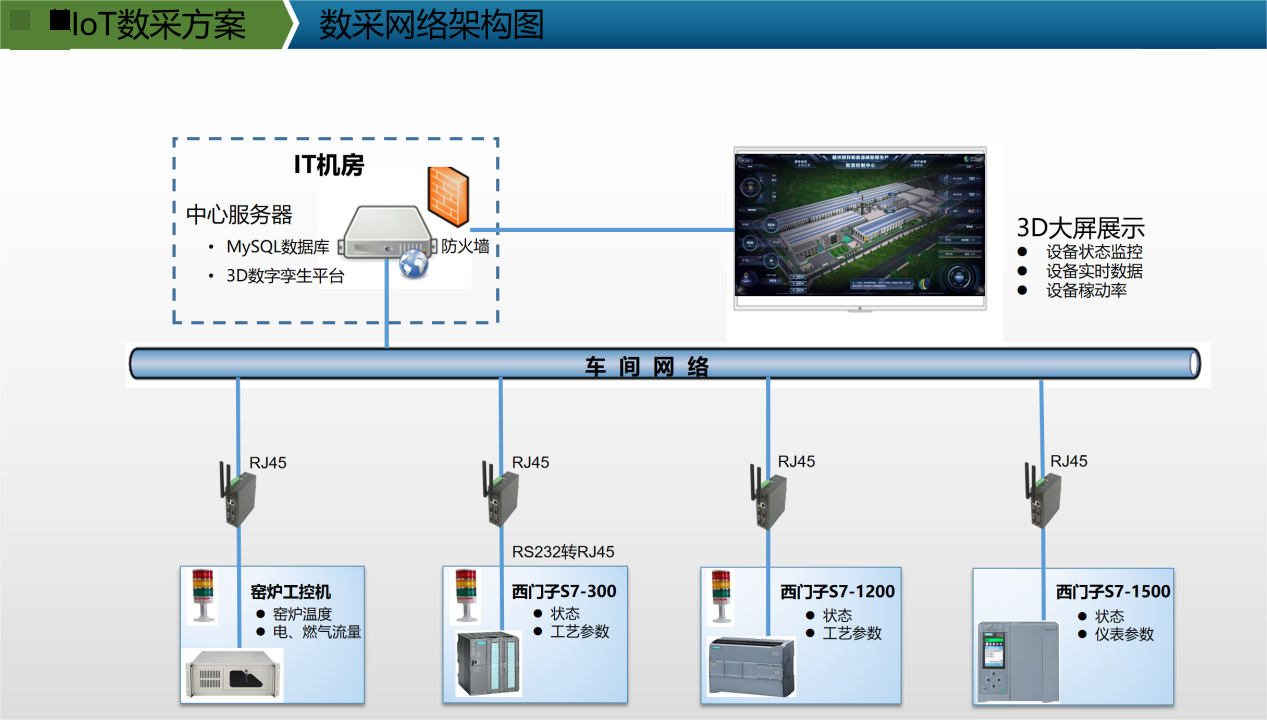

3 數采架構

通過智能網關將窯爐、壓機、MVR、三合一4種設備的數據采集到中心服務器，存入到MySQL數據庫，再通過3D數字孿生平臺將數據進行展示。

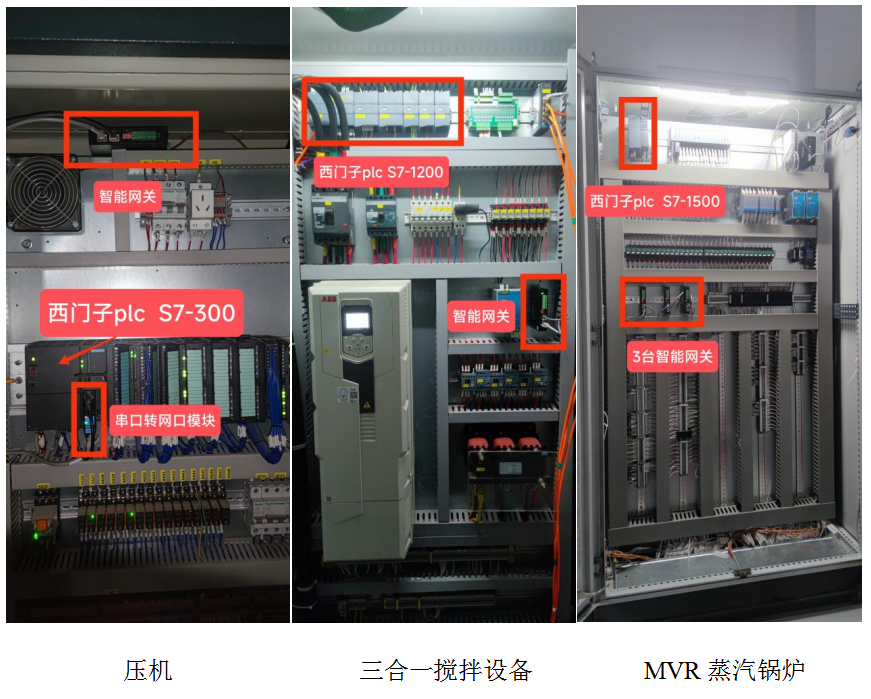

4 現場實施

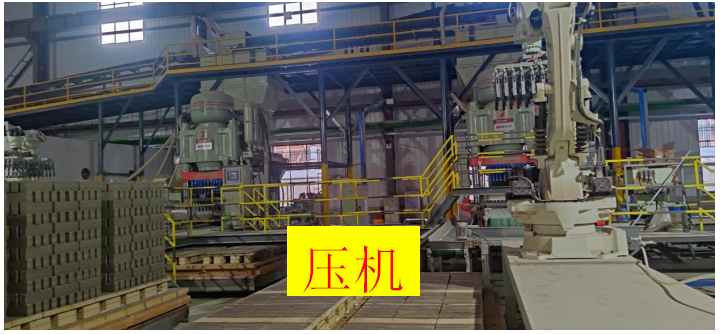

壓機：控制器西門子S7-300，自帶串口通信，加裝串口轉網口模塊，通過網線連接到智能網關，實現數據采集。

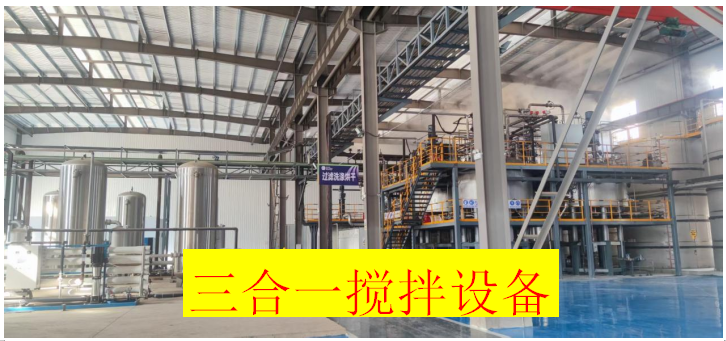

三合一攪拌設備：控制器西門子S7-1200，通過控制柜內的交換機直接訪問PLC，實現采集數據。

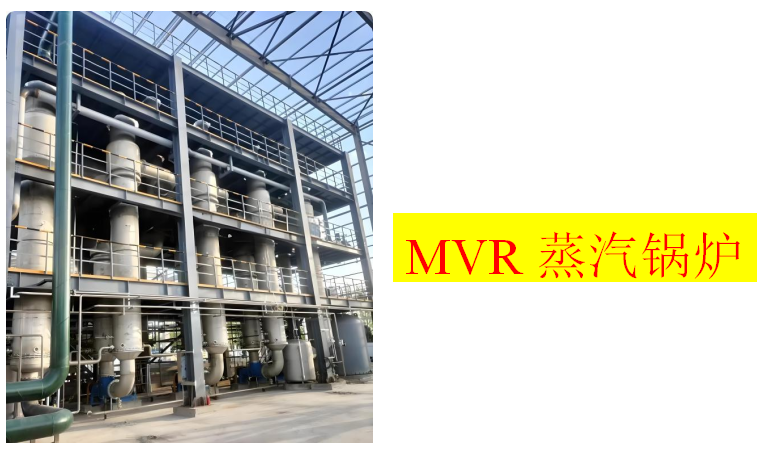

MVR蒸汽鍋爐：控制器西門子S7-1500，通過控制柜內的交換機直接訪問PLC，實現采集數據。

窯爐：控制器工控機，通過軟件協議對接到智能網關，實現數據采集。

5 數據采集、存儲及展示

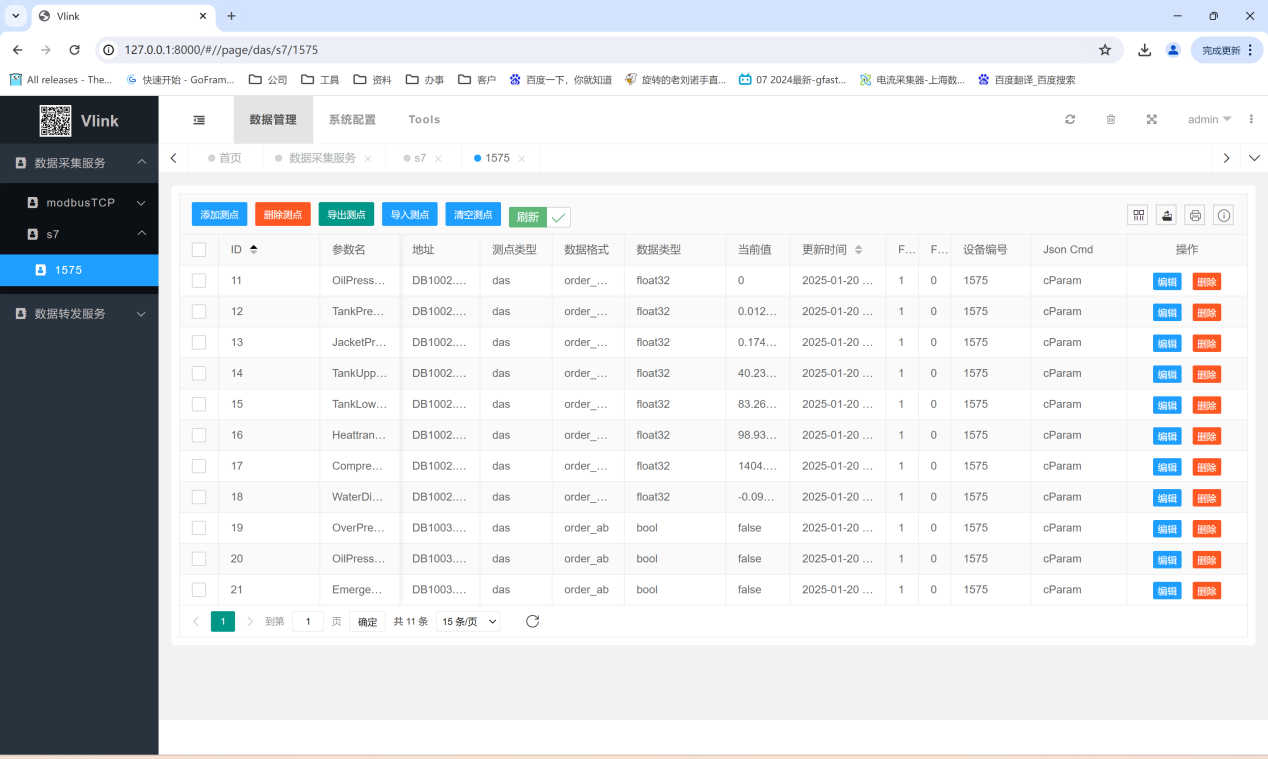

u 網關采集PLC數據

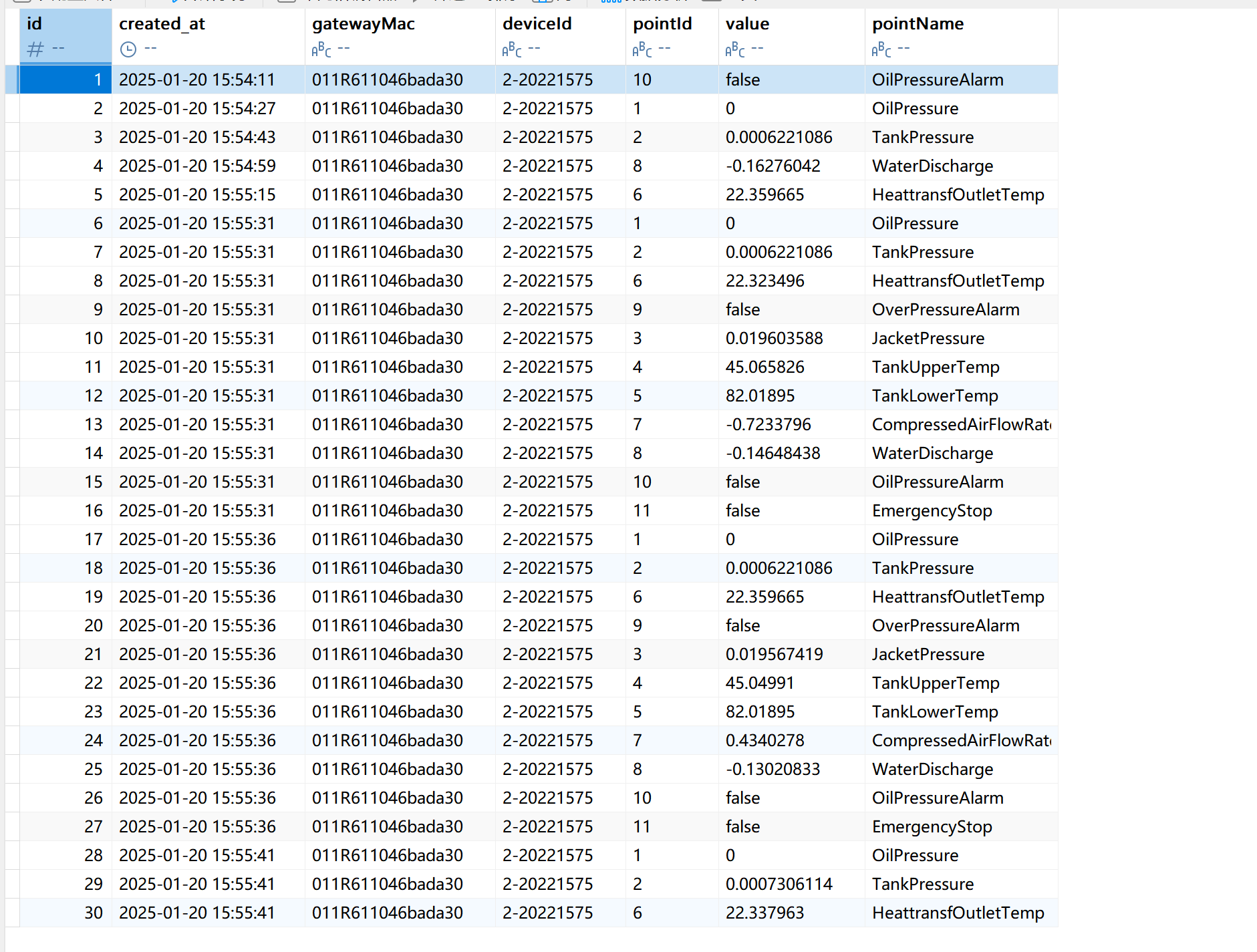

u 將數據寫入到MySQL數據庫

u 3D大屏系統展示數據

6 設備機聯情況
