1 項目背景
隨著物聯網（IoT）技術的快速發展，浦江XX光電技術有限公司作為LED顯示屏和照明領域的領先企業，正積極擁抱數字化轉型，通過引入IoT平臺配合MES系統優化生產流程、提升產品智能化水平、開拓新商業模式，希望能在激烈的市場競爭中保持領先地位。
2 項目需求及現場調研
采集設備工藝參數，與MES系統一起打造智能化、數字化車間，通過看板實時展示車間實況。
工廠情況：
設備利用率低、缺乏實時監控和預警機制、問題發現和解決不及時、質量難以管控，沒有好的提效方法。

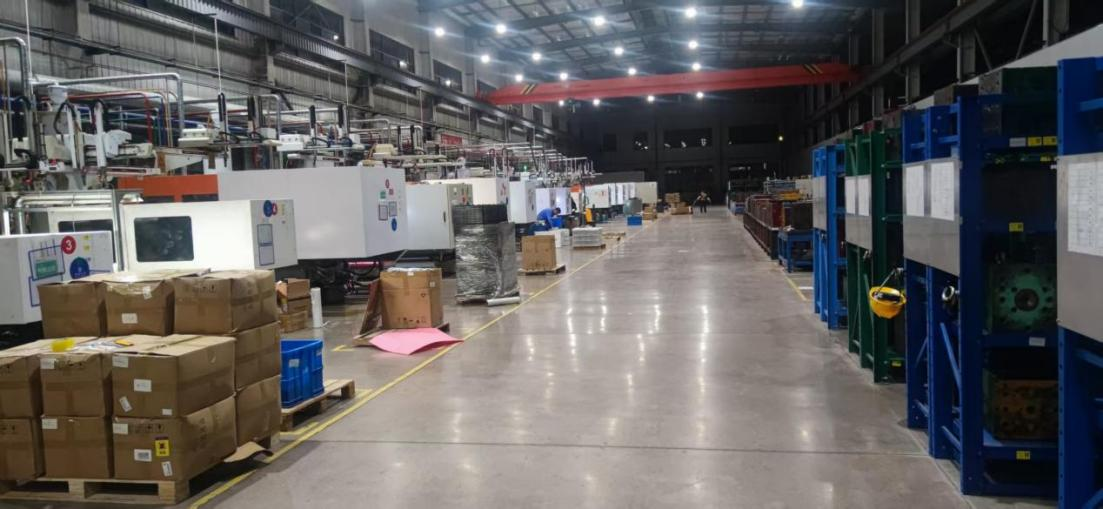

? 注塑車間

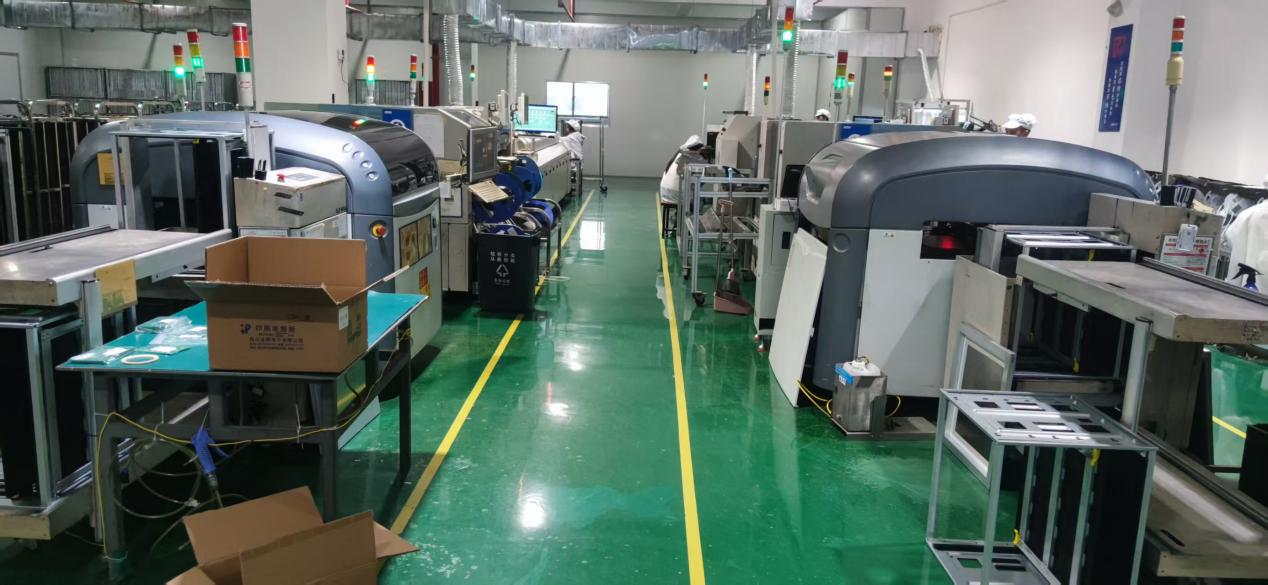

? SMT車間：

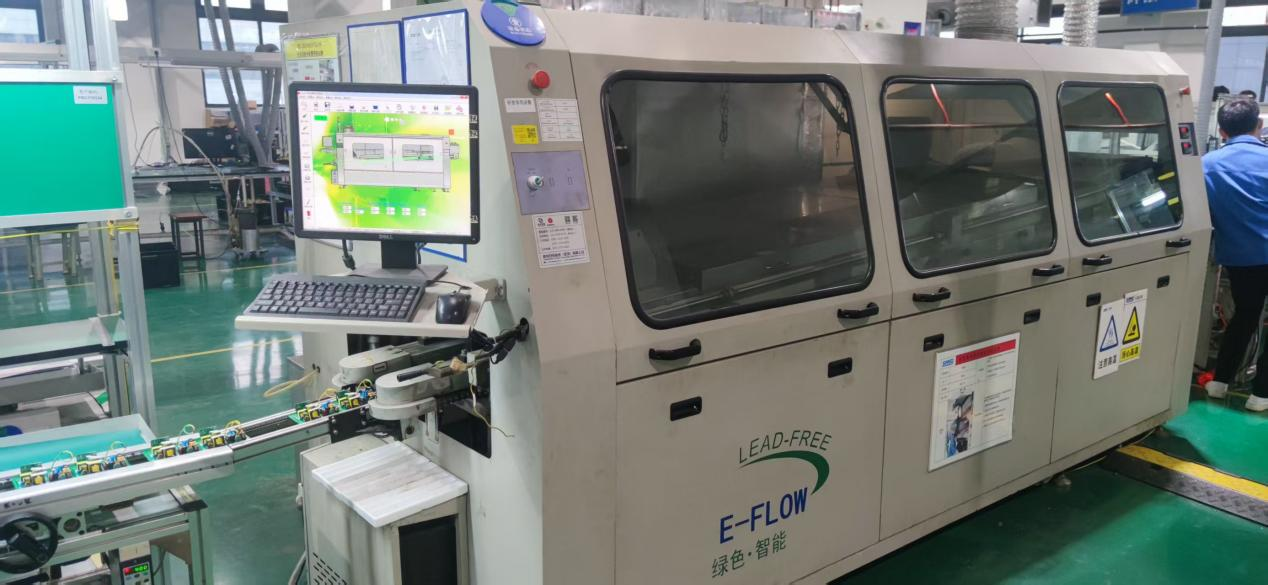

? 波峰焊設備：
數采設備清單：
序號 | 設備編號 | 設備名稱 | 型號 | 客戶需求 | 數采方案 | 聯網方式 |
1 | PSC170027 | 無鉛電腦熱風回流焊 | FLW-KR1060 | 溫區溫度、環境溫度、實際溫度 | ORC識別采集 | 無線 |
2 | PSC170028 | 無鉛電腦熱風回流焊 | FLW-KR1060 | 溫區溫度、環境溫度、實際溫度 | 無線 | |
3 | PSC170029 | 無鉛電腦熱風回流焊 | FLW-KR1060 | 溫區溫度、環境溫度、實際溫度 | 無線 | |
4 | PSC220018 | 回流焊 | JTR-1000(10溫區） | 溫區設定溫度、溫區實際溫度 | 無線 | |
5 | PSC170272 | 全熱風回流焊機 | HS-0802 | 溫區溫度、環境溫度、實際溫度 | http協議采集 | 無線 |
6 | PSC170335 | 波峰焊 | E-FLOW-350 | 工藝參數 | 無線 | |
7 | PSC200076 | 注塑機 | JM258T | 工藝參數 | 震雄網關modbusTCP協議采集 | 無線 |
8 | PSC170317 | 注塑機 | JM328-MK6震雄 | 工藝參數 | 無線 | |
9 | PSC170752 | 注塑機 | JM168-MK6 | 工藝參數 | 無線 | |
10 | PSC170753 | 注塑機 | JM258-MK6 | 工藝參數 | 無線 | |
11 | PSC200016 | 注塑機 | JM168-MK6 | 工藝參數 | 無線 | |
12 | PSC200017 | 全電動注塑機 | VE1500 | 工藝參數 | opcua協議采集 | 無線 |
13 | PSC200075 | 注塑機 | VE1500 | 工藝參數 | 無線 | |
14 | PSC170847 | 注塑機 | VE1500 | 工藝參數 | 無線 | |
15 | PSC170905 | 注塑機 | VE1900 | 工藝參數 | 無線 | |
16 | PSC200077 | 注塑機 | PT400 | 工藝參數 | SCPI命令格式串口采集 | 無線 |
17 | PYQ230003 | LCR數字電橋 | ZX8516B-1X | 工藝參數 | 無線 | |
18 | PYQ230004 | 漏電流測試儀 | ZX6589-800V | 工藝參數 | 無線 | |
19 | PYQ190012 | 功率計 | AWE1611 肇慶愛特 | 工藝參數 | modbusRTU協議采集 | 無線 |
20 | PYQ190013 | 功率計 | AWE1611 肇慶愛特 | 工藝參數 | 無線 | |
21 | PYQ190015 | 功率計 | AWE1611 肇慶愛特 | 工藝參數 | 無線 | |
22 | PSC240078 | 注塑機 | AZ300T-S529 | 工藝參數 | modbusTCP協議采集 | 無線 |

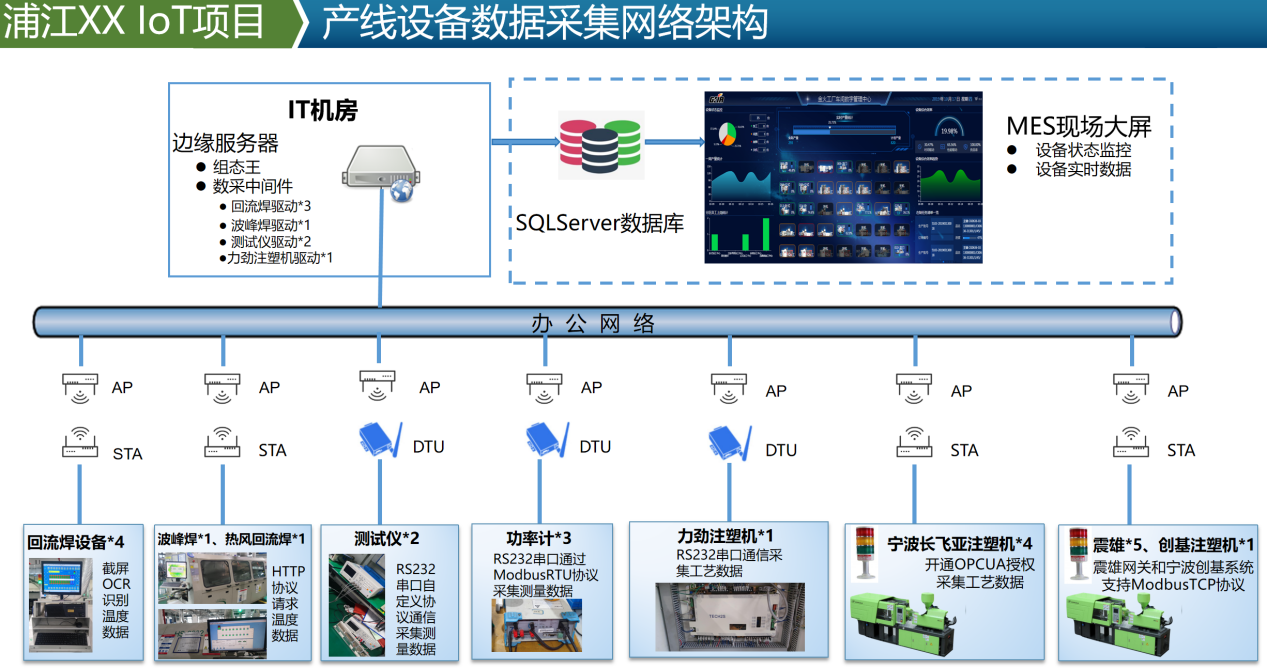

3 數采架構
安騰注塑機、海天長飛亞注塑機和震雄注塑機數據直接對接到組態王；
回流焊和波峰焊設備通過OCR識別技術將數據通過MQTT協議對接到組態王
力勁注塑機和性能測試儀通過私有協議采集將數據通過MQTT協議對接到組態王。
4 數采展示

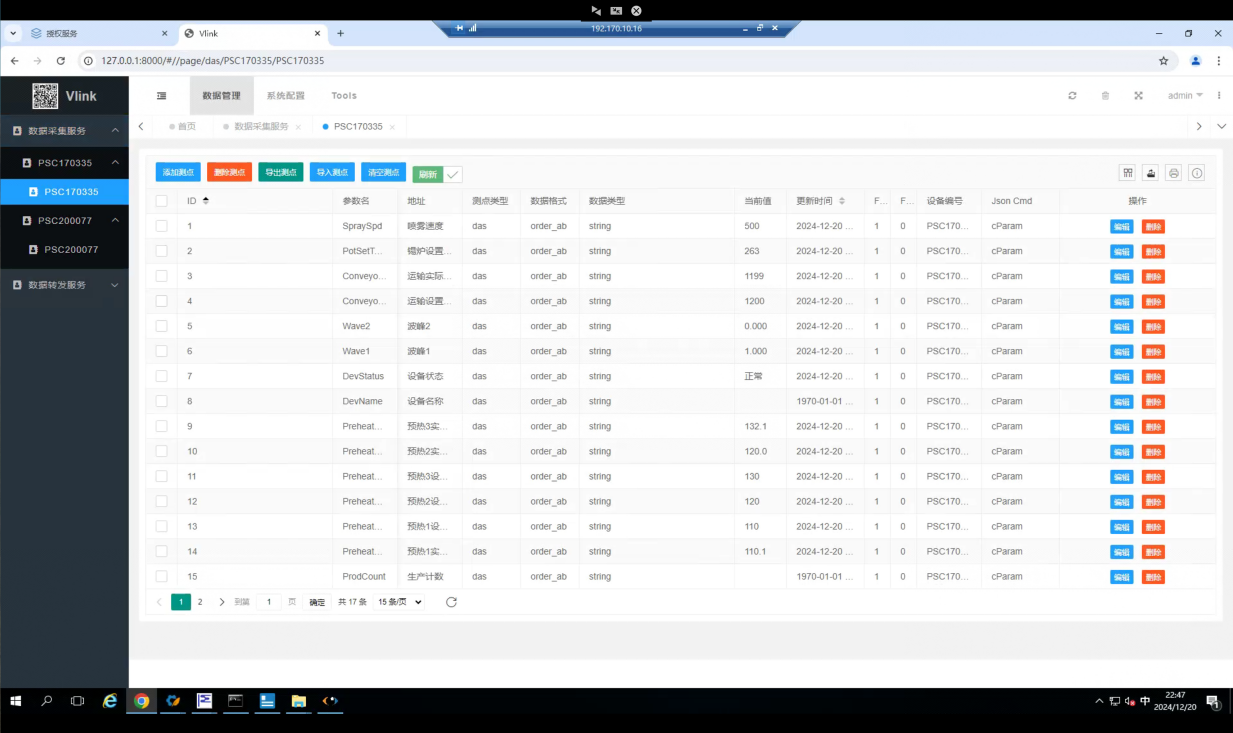

波峰焊數據
力勁注塑機數據

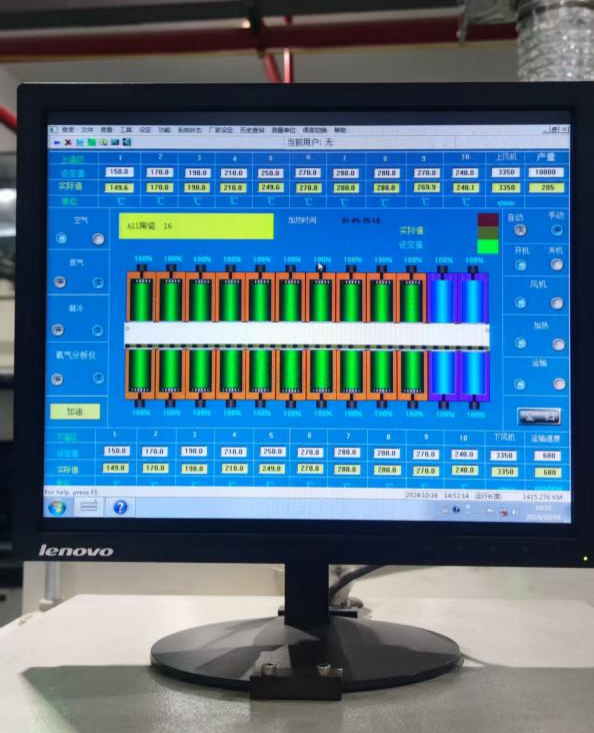

回流焊截圖OCR技術識別數據

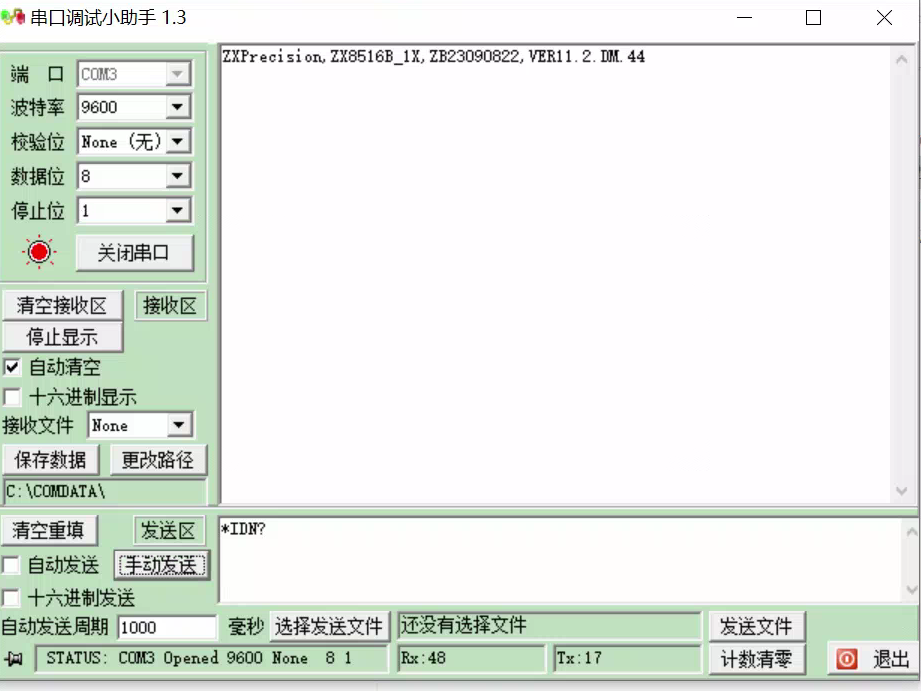

LCR數字電橋數據

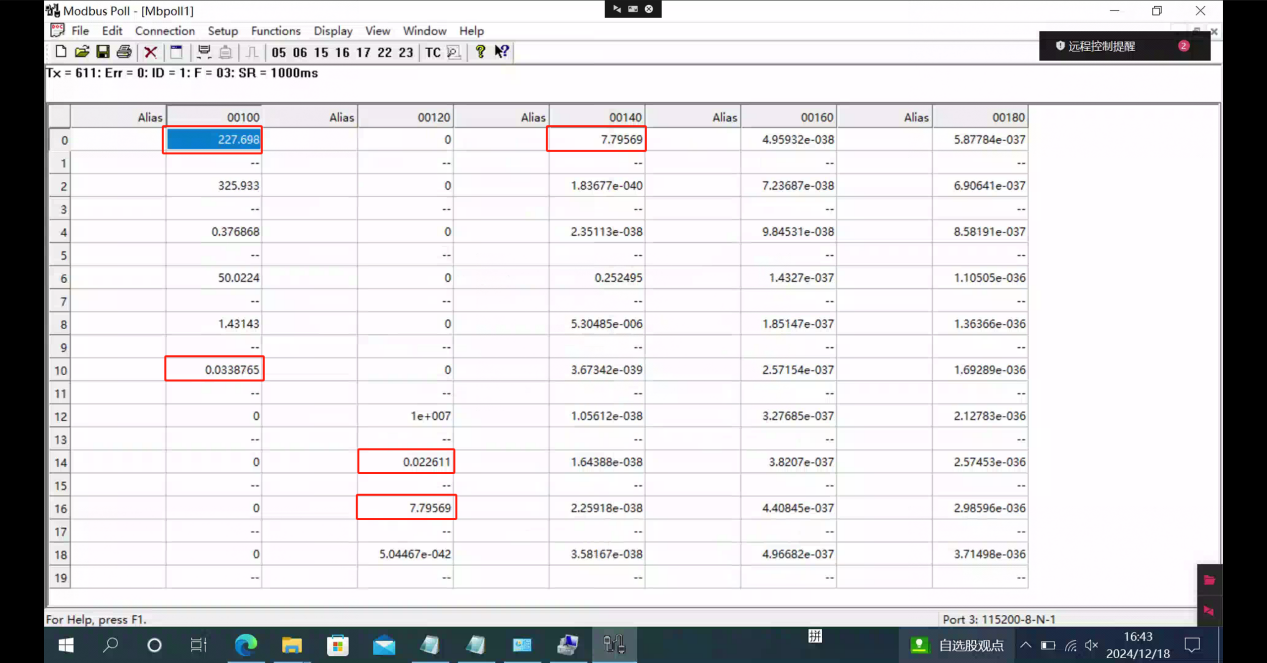

功率計數據
5 數據存儲及展示

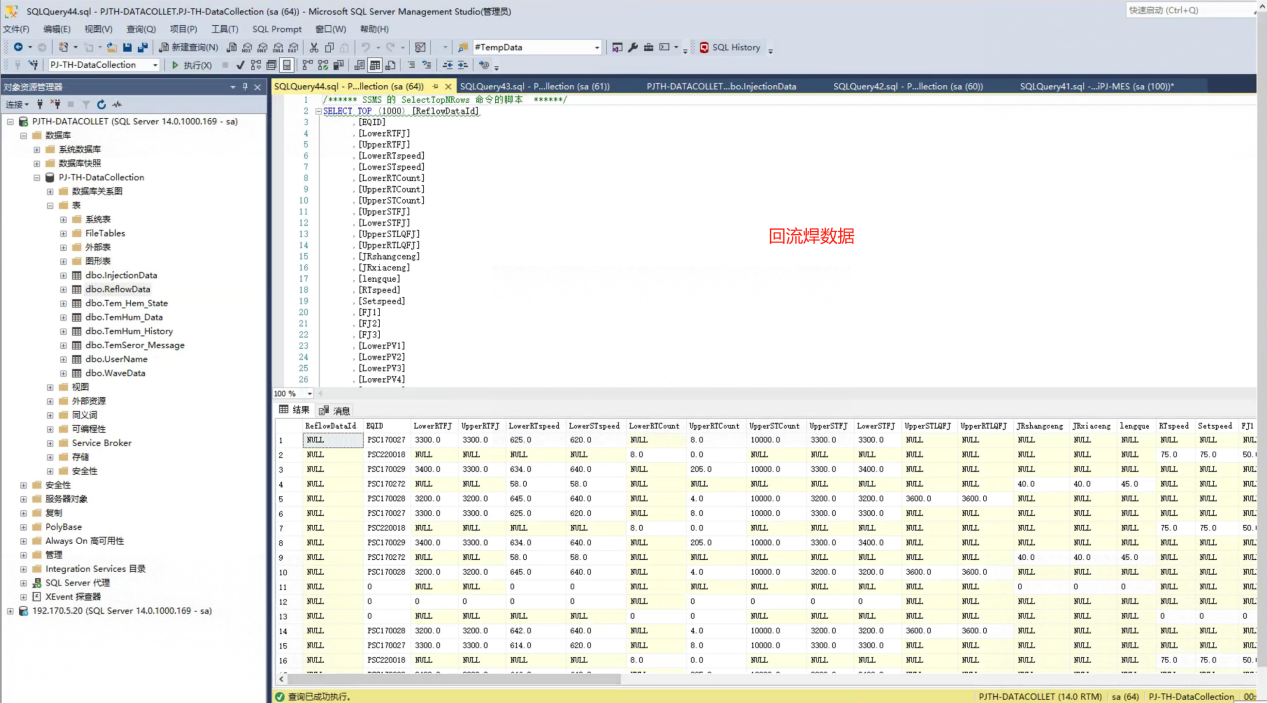

u 數據寫入到SQLServer數據庫

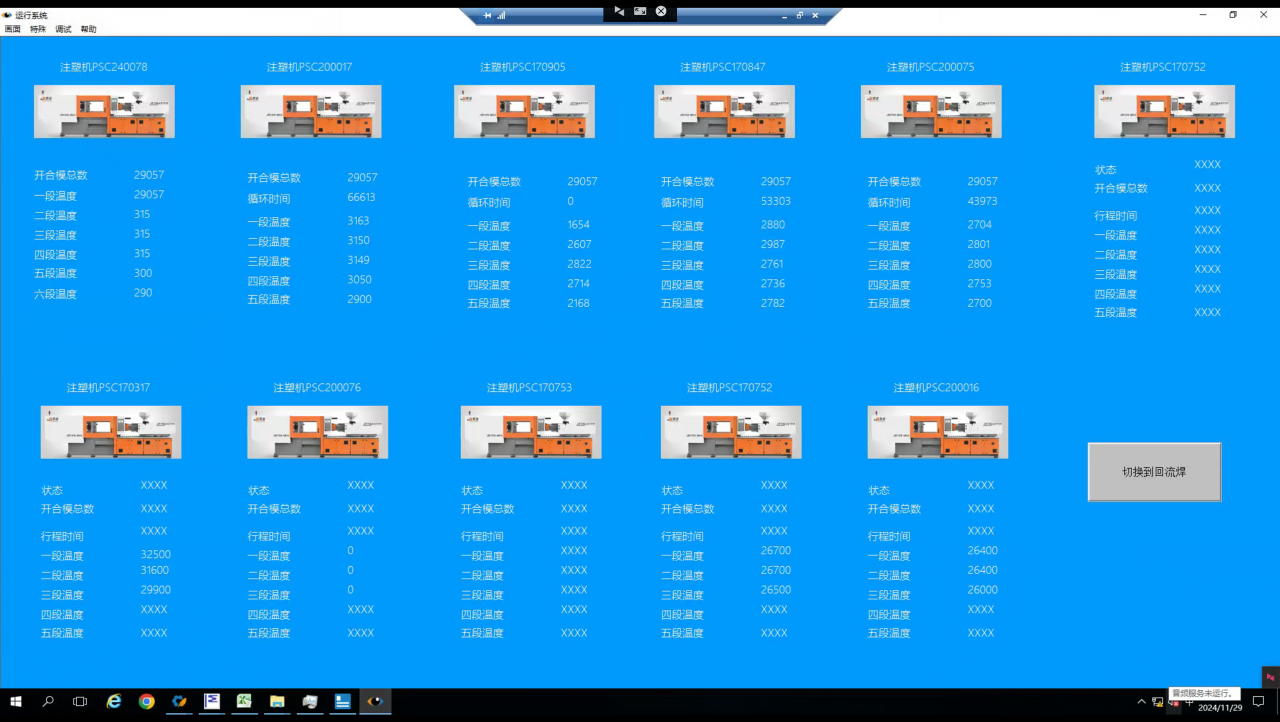

u 組態王數據展示
6 設備清單
序號 | 設備編號 | 設備名稱 | 型號 | 客戶需求 | 數采方案 | 聯網方式 | 是否已機聯 |
1 | PSC170027 | 無鉛電腦熱風回流焊 | FLW-KR1060 | 溫區溫度、環境溫度、實際溫度 | ORC識別采集 | 無線 | 是 |
2 | PSC170028 | 無鉛電腦熱風回流焊 | FLW-KR1060 | 溫區溫度、環境溫度、實際溫度 | 無線 | 是 | |
3 | PSC170029 | 無鉛電腦熱風回流焊 | FLW-KR1060 | 溫區溫度、環境溫度、實際溫度 | 無線 | 是 | |
4 | PSC220018 | 回流焊 | JTR-1000(10溫區） | 溫區設定溫度、溫區實際溫度 | 無線 | 是 | |
5 | PSC170272 | 全熱風回流焊機 | HS-0802 | 溫區溫度、環境溫度、實際溫度 | http協議采集 | 無線 | 是 |
6 | PSC170335 | 波峰焊 | E-FLOW-350 | 工藝參數 | 無線 | 是 | |
7 | PSC200076 | 注塑機 | JM258T | 工藝參數 | 震雄網關modbusTCP協議采集 | 無線 | 是 |
8 | PSC170317 | 注塑機 | JM328-MK6震雄 | 工藝參數 | 無線 | 是 | |
9 | PSC170752 | 注塑機 | JM168-MK6 | 工藝參數 | 無線 | 是 | |
10 | PSC170753 | 注塑機 | JM258-MK6 | 工藝參數 | 無線 | 是 | |
11 | PSC200016 | 注塑機 | JM168-MK6 | 工藝參數 | 無線 | 是 | |
12 | PSC200017 | 全電動注塑機 | VE1500 | 工藝參數 | opcua協議采集 | 無線 | 是 |
13 | PSC200075 | 注塑機 | VE1500 | 工藝參數 | 無線 | 是 | |
14 | PSC170847 | 注塑機 | VE1500 | 工藝參數 | 無線 | 是 | |
15 | PSC170905 | 注塑機 | VE1900 | 工藝參數 | 無線 | 是 | |
16 | PSC200077 | 注塑機 | PT400 | 工藝參數 | SCPI命令格式串口采集 | 無線 | 是 |
17 | PYQ230003 | LCR數字電橋 | ZX8516B-1X | 工藝參數 | 無線 | 是 | |
18 | PYQ230004 | 漏電流測試儀 | ZX6589-800V | 工藝參數 | 無線 | 是 | |
19 | PYQ190012 | 功率計 | AWE1611 肇慶愛特 | 工藝參數 | modbusRTU協議采集 | 無線 | 是 |
20 | PYQ190013 | 功率計 | AWE1611 肇慶愛特 | 工藝參數 | 無線 | 是 | |
21 | PYQ190015 | 功率計 | AWE1611 肇慶愛特 | 工藝參數 | 無線 | 是 | |
22 | PSC240078 | 注塑機 | AZ300T-S529 | 工藝參數 | modbusTCP協議采集 | 無線 | 是 |
7 項目實施成果
通過IoT數據采集與MES系統的深度集成，車間成功實現了數字化轉型升級。解決了傳統制造模式中的效率低、成本高、管理難等問題，實現生產過程的數字化、智能化。通過實時數據采集、分析和優化，車間能夠提升了生產效率、降低了成本、提高了質量。
